Zawór grzejnikowy - wszystko, co musisz wiedzieć o tym

Podczas korzystania z ogrzewania wody nie może obejść się bez użycia zaworów i zaworów regulacyjnych. Dzięki zainstalowaniu różnych typów zaworów grzejnikowych możliwe staje się dostosowanie ogrzewania akumulatora, zwiększając niezawodność całego systemu grzewczego.

Oczywiście taki efekt zostanie osiągnięty tylko wtedy, gdy dana osoba zrozumie, który z nich jest optymalny do rozwiązania danego problemu.

O typach żurawi chłodniczych

Wszystkie krany do grzejników można podzielić na 3 grupy:

• w celu dostosowania przepływu chłodziwa do urządzenia grzewczego. Umożliwia to zmianę temperatury w każdym grzejniku, zmniejszając / zwiększając przez to prąd chłodziwa. W tym celu zwykle stosuje się standardowe zawory, a przejście rury jest blokowane przez ręczne obrócenie zaworu;

Zwróć uwagę! Aby nie robić bałaganu kilka razy dziennie, warto używać specjalnych głowic termicznych z automatyczną regulacją, aby wyregulować temperaturę baterii. Po wstępnej kalibracji będą one same regulować temperaturę.

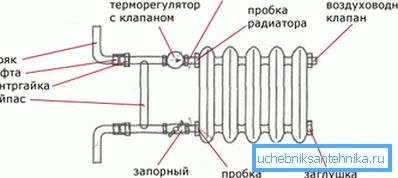

• w celu "wyłączenia" akumulatora z obiegu grzewczego. Jeśli zawór regulacyjny do grzejników stopniowo zmniejsza natężenie chłodziwa przez rurę, to w tym przypadku konieczne jest natychmiastowe wyłączenie nagrzewnicy. W tym celu stosuje się najprostsze zawory kulowe, a aby układ grzewczy działał dalej - jest ustawiony obejście, odcinek rurociągu łączący rury zasilające i tłoczne.

Zwróć uwagę! Oczywiście zawory odcinające muszą być zainstalowane poza obejściem, tj. Bliżej akumulatora.

• czasami, nawet jeśli przestrzegane są wszystkie zasady instalacji, może w nim gromadzić się powietrze, co prowadzi do nierównomiernego ogrzewaniay Prosta konstrukcja służy do odpowietrzania zatyczek - dźwig Mayevsky'ego. Cena tego urządzenia jest tania (producenci krajowi ustalili cenę około 160-200 rubli), a korzyści są ogromne - okresowe odpowietrzanie pozwala wszystkim sekcjom grzejników pracować z maksymalną wydajnością.

Jeśli chodzi o miejsce instalacji, zawory odcinające i sterujące mogą być zainstalowane zarówno na poziomych, jak i pionowych odcinkach rur. Również w sprzedaży można znaleźć zawór narożny grzejnika - zasada działania nie różni się od zwykłej, a cała różnica polega na formie.

Przeczytaj więcej na temat urządzenia, zasady działania i doboru zaworów do grzejników

Aby dokonać świadomego wyboru, konieczne jest jasne zrozumienie urządzenia i zasady działania określonego typu urządzenia regulacyjnego / blokującego, a także określenie przeznaczenia zaworu (odcięcie lub regulacja). Instalując grzejniki, należy rozwiązać takie problemy, jak: regulacja ogrzewania, możliwość wyłączenia akumulatora w sezonie, wyjęcie wtyczek powietrznych bez wyłączania go z pracy.

Dlatego skupiamy się na dźwigach, pozwalając rozwiązać te problemy. W szczególności rozważa się kulki, konwencjonalne żurawie regulujące i żuraw Mayevsky.

Zawory

Zawór kulowy można uznać za najprostszy przedstawiciel zaworów. Zwykle używa się go nie jako zaworu regulacyjnego do chłodnicy, lecz do całkowitego i szybkiego zachodzenia prądu chłodziwa przez akumulator - to znaczy do wyłączenia go z pracy obiegu grzewczego.

Takie zastosowanie zaworów wymaga podłączenia przewodów zasilających i wylotowych za pomocą zworki, a gdy zawory są zamknięte, chłodziwo jest omijane przez grzejnik za pośrednictwem tej zwory. I można to zrobić prawie natychmiast, wystarczy obrócić pokrętło 90 ".

Głównym elementem takiego urządzenia jest metalowa kulka z otworem przelotowym i wyciętymi segmentami. W drogich modelach stosuje się sprężynowe uszczelki, które ściśle przylegają do kuli i zapewniają szczelność, w urządzeniach tańszych osiąga się szczelność dzięki temu, że kulka jest dociskana do przepływu środka przenoszącego ciepło do uszczelki.

Trójdrogowy zawór kulowy do grzejników można zainstalować bezpośrednio zamiast trójnika podczas organizowania obejścia. Podczas pracy możliwe będzie całkowite skierowanie strumienia wody do nagrzewnicy, całkowite obejście radiatora lub częściowo do akumulatora, a częściowo przez obejście - wszystko zależy od konstrukcji kranu. Dzięki takiemu podejściu funkcja łączenia i zamykania jest połączona.

Regulacja ogrzewania

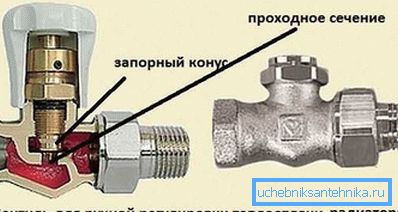

Najbardziej opłacalnym sposobem regulacji przepływu ciepłej wody do akumulatora może być instalacja na rurze zasilającej konwencjonalnego urządzenia regulacyjnego, ponieważ zawór obraca się, rura stopniowo się zamyka. Podczas instalacji używane są tylko odłączalne połączenia (z reguły połączenia kielichowe), więc instrukcje instalacji zawierają tylko kilka punktów: nawiń taśmę FUM na gwint i przykręć kran.

Zwróć uwagę! Najprostsze kulkowe odpowiedniki nie mogą być używane jako zawory regulacyjne, ponieważ mają tylko 2 pozycje robocze - są normalnie otwarte i normalnie zamknięte.

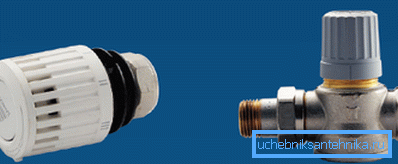

Ręczna regulacja nie jest zbyt dogodna - po pierwsze trzeba ciągle obracać gałką dźwigu, a po drugie - dokładność regulacji nie jest równa. Specjalne regulatory z głowicą termiczną są znacznie wygodniejsze - pozwolą całkowicie zapomnieć o kontroli temperatury, wszystko stanie się w trybie automatycznym.

Urządzenie takich termostatów jest niezwykle proste - główny "korpus roboczy" w nim wygląda jak zamknięta komora z falistymi ścianami. Wewnątrz znajduje się ciecz lub gaz, który rozszerza się po ogrzaniu. Proces ten powoduje wydłużenie miecha (ta sama zamknięta komora), w związku z tym następuje zmniejszenie prześwitu i odpowiednio zmniejszenie natężenia przepływu chłodziwa przez grzejnik.

Usuwanie wtyków powietrza z akumulatora

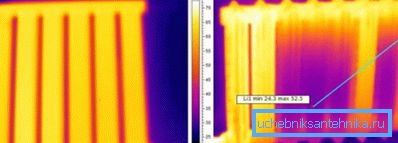

Występowanie śluzy można ocenić na podstawie nierównomiernego nagrzewania akumulatora, niektóre sekcje są gorące, a niektóre - ledwo ciepłe. Żuraw Mayevsky pomoże poradzić sobie z tym problemem i może być zainstalowany bez specjalnych ograniczeń, ważna jest tylko jego średnica.

Należy również wziąć pod uwagę materiał akumulatora, aby metale nie tworzyły pary galwanicznej, więc w przypadku promienników żeliwnych można polecić zawór Mayevsky do grzejników żeliwnych 15 mm.

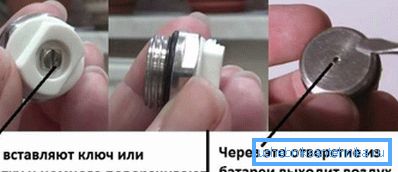

Jeśli chodzi o instalację, takie urządzenia znajdują się w górnej części grzejnika, po prostu rozbija się na wtyczce na końcu baterii. I na zewnątrz wygląda bardziej jak zwykła pralka.

Pośrodku tej podkładki znajduje się otwór w kształcie stożka, który podczas działania jest zamykany za pomocą metalowej zaślepki, która jest po prostu wkręcana w otwór. Aby odpowietrzyć nadmiar powietrza, wystarczy za pomocą śrubokrętu obrócić metalowy stożek lekko w lewo, zamykając otwór, należy natychmiast usłyszeć syk wydobywającego się powietrza. Proces można uznać za zakończony, gdy woda zacznie wypływać z kranu.

Subtelności wyboru żurawia do chłodnicy

Przy wyborze należy wziąć pod uwagę nie tylko cel, ale także lokalizację instalacji zaworów odcinających / sterujących. Tak więc, do zaopatrzenia w wodę do grzejnika można użyć kranu kątowego do grzejnika. Dźwigi do grzejników z dolnym podłączeniem wyglądają nieco specyficznie, są trochę jak lornetki.

Jeśli chodzi o dźwigi górne i dolne, zasada działania i konstrukcja wewnętrzna nie różnią się, tylko metoda regulacji jest różna. Jest to kluczowa różnica - kątowe górne i dolne zawory grzejnikowe, górna regulowana ręka, ale dolna są dostępne z regulowanym "pod klucz". Odbywa się to w ten sposób, że można go zainstalować w ciasnych warunkach.

Podsumowując

Bez żurawi do grzejnika nie można zrobić podczas instalacji systemu grzewczego. Dzięki tym prostym urządzeniom działanie systemu grzewczego można regulować w szerokim zakresie, a także zwiększa się niezawodność i stabilność ogrzewania jako całości.

Ważne jest również, aby instalacja takich urządzeń nie spowodowała znacznego wzrostu kosztów instalacji ogrzewania. Wideo w tym artykule opisuje przykład podłączenia grzejnika za pomocą termostatów i zaworów.
