Zawór kulowy 1: 2-1: 2 cale bezproblemowo działa

Ten artykuł dotyczy wyboru zaworów do zaopatrzenia w wodę w mieszkaniu miejskim. Zapoznamy się z urządzeniem nowoczesnych zaworów kulowych, porównamy je z konkurencyjnymi rozwiązaniami i nauczymy się, jak dobrać i zainstalować zawór własnymi rękami. Więc zaczynajmy.

Opis

Urządzenie

Urządzenie półcalowych zaworów kulowych jest prawie takie samo dla wszystkich producentów.

Kula blokująca obraca się o ćwierć pełnego obrotu w ciele (zwykle można ją złożyć).

• W pozycji otwartej otwór przelotowy w kulce jest wyrównany z gwintami zaworu;
• W pozycji zamkniętej przejście jest całkowicie zablokowane przez solidną ścianę kuli..

Pręt jest wkładany od wewnątrz i na zewnątrz przez otwór w obudowie. Na zewnątrz wędka wyposażona jest w dźwignię lub motylkowy uchwyt. Dźwignia jest nieco wygodniejsza w użyciu, ponieważ pozwala na zastosowanie mniejszej siły podczas zmiany położenia piłki; ale motyl jest bardziej zwarty, co jest bardzo przydatne w niszy i za meblami.

Określ: zawory kulowe o dużych rozmiarach (od DN50 i więcej) zamiast rączki mogą być wyposażone w skrzynię biegów. Jednak z warunkowym przejściem 15 mm, z oczywistych względów, nie jest on zastrzeżony.

Co zapewnia zawór uszczelniający i pręt?

Istnieje kilka opcji.

• Gniazda teflonowe pod kulką i uszczelka pod trzpieniem są stosowane w produktach importowanych (na przykład w zaworach Valtec) i charakteryzują się wysoką temperaturą roboczą (do 250 ° C).
• Fluoroplastyczne gniazda można łączyć z fluoroplastycznym pierścieniem uszczelniającym lub parą gumowych pierścieni na trzpieniu.

Korpus zaworu jest zwykle wykonany z mosiądzu. Jest, ale już z chromowaną lub niklową galwaniczną powłoką, służy jako materiał do przesłony. Uchwyt wykonany jest z aluminium lub stali, czasami z powłoką PCV dla lepszej izolacji termicznej.

Cena półcalowego zaworu kulowego w dużej mierze zależy od producenta i waha się w przedziale 90 - 400 rubli. Zawory uniwersalne (przeznaczone do wody ciepłej i zimnej) oznaczone są czerwoną rączką. Kolor niebieski wskazuje na ograniczoną odporność na ciepło, żółty - że zawór jest gazem.

Charakterystyka

Nie oddają się różnorodności. Dla bezwzględnej większości rozwiązań na rynku lista cech wygląda następująco:

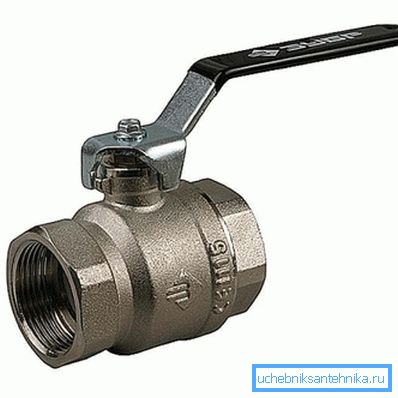

Zawory ze stali nierdzewnej są znacznie mocniejsze i mogą wykonywać swoje funkcje przy ciśnieniach od 25 do 40 atmosfer. Rzadziej można znaleźć mosiężne produkty zaprojektowane do tego samego ciśnienia.

Jednak do użytku domowego zdecydowanie nie warto ich ścigać:

1. Regularne ciśnienie w systemach grzewczych i wodociągowych nigdy nie przekracza 8-10 atmosfer.
2. W przypadku uderzenia hydraulicznego istnieje margines bezpieczeństwa. Zawór może działać przez 16 lat przy 16 atmosferach, ale krótkotrwały skok ciśnienia do 20-25 kgf / cm2 prawie na pewno nie będzie dla niego destrukcyjny.

Nawiasem mówiąc: znacznie bardziej podatnym punktem zaopatrzenia w wodę są elastyczne węże prowadzące do zbiornika i kranu. Ich cienkie tuleje przed nakryciem nakrętek nakrętkowych już przy 12-14 atmosferach (szczególnie po kilku latach eksploatacji).

Wariacje

Korpus zaworu może mieć prawie dowolny kształt i może być łączony z wieloma łącznikami do łączenia rur.

Podajemy kilka przykładów połączonych rozwiązań.

• Zawór z gwintem wewnętrznym po jednej stronie i zewnętrznym po przeciwnej stronie wygodnie jest przed zbiornikiem lub mieszalnikiem: pozwala na podłączenie nakrętek zabezpieczających znanych elastycznych połączeń bez użycia dysz.
• Zawór - narożnik będzie bardzo przydatny do montażu narożnego.
• Zawór w połączeniu z filtrem gruboziarnistym - rozwiązanie "pod klucz" do instalacji przy wejściu do mieszkania.
• Wreszcie, produkt z gwintem i złączką do ściskania metal-plastik lub złączka do spawania z rurą polipropylenową zaoszczędzi miejsce i zrezygnuje z dodatkowego połączenia gwintowego.

Ważne: 95% przecieków występuje w połączeniach spawanych, montażowych lub gwintowanych. Solidne sekcje rurowe każdego rodzaju bardzo rzadko powodują problemy dla właściciela.

Porównanie z konkurentami

Zawodnicy są sprawdzonymi rozwiązaniami - zaworami śrubowymi i grzybkowymi. Dla nich to porównanie można zwięźle opisać jako wyrażenie kompletną trasą.

Opór hydrauliczny pełnego otworu (i prawie wszystkie zawory kulowe należą do tego typu) zaworu nie różni się od odcinka rury o tej samej długości. Nie ma ani wygięć kanałów ani przejść między średnicami. Śruba i, w mniejszym stopniu, zawór korkowy powodują zauważalną utratę ciśnienia.

Z tego samego powodu piasek, kamień lub żużel nigdy nie gromadzą się w ani przed zaworem kulowym. Jeśli otworzysz zawór śrubowy po dziesięciu latach pracy, pod gniazdem zaworu znajdziesz bogate pokłady zanieczyszczeń, które zmniejszają ciśnienie wody, która już spada podczas rozdzielania.

Obracanie uchwytu wymaga bardzo umiarkowanego wysiłku. W ogóle nie potrzeba narzędzi. Zawór korkowy zawsze musi być obracany z dużą, czasami niebezpiecznie dużą siłą: tarcie metalu na metalu powoduje o wiele większy opór niż na siodłach polimerowych.

Czy zmienia się uszczelnienie dławnicy i uszczelka? Nie, nie słychać. Maksymalnie, po kilku latach aktywnej pracy na zaworze kulowym, konieczne będzie dokręcenie uszczelki wokół trzpienia, przekręcając gniazdo nakrętki o pół obrotu.

Wreszcie, w przypadku zaworu kulowego, kierunek przepływu wody przez niego jest nieistotny. W tym samym czasie produkty śrubowe można montować tylko wzdłuż strzałki. Instrukcja wiąże się z wysokim prawdopodobieństwem oderwania się zaworu, gdy przeciwprąd i uderzenie wodne towarzyszą wybuchowi.

Wybór i instalacja

Na co zwrócić uwagę przy zakupie i instalacji zaworu kulowego?

• Na wadze produktu. Najczęściej występującą wadą tanich zaworów wytwarzanych w krajach Azji Południowo-Wschodniej jest korpus siluminu zamiast chromowanego mosiądzu. Silumin jest wyraźnie jaśniejszy.

Przy okazji: aby uniknąć podróbek, lepiej kupić kran nie w kolorze srebrnym, ale w żółtym pudełku.

• Na obecność gruczołu orzechowego. Jeśli zamiast tego uszczelka zostanie dokręcona podkładką pod uchwytem, ​​będzie znacznie trudniej zacieśnić zużytą uszczelkę wokół trzonu.
• Na grubość ścian. Im większy, tym mniejsze prawdopodobieństwo zgniecenia kranu podczas instalacji.

• Przy okazji, o instalacji: zawór jest montowany za pomocą klucza z umiarkowaną siłą. Kiedy oprawa jest zainstalowana w zainstalowanym zaworze lub sgonie - przytrzymaj jego korpus, nie pozwalając mu się obracać. Uzwojenie to polimerowa nić uszczelniająca lub czysta, bez słomy, bielizna sanitarna z farbą.

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi uniknąć błędów przy wyborze i instalacji zaworów do własnego mieszkania. Jeśli chcesz dowiedzieć się więcej o rodzaju zaworów, które Cię interesują - film z tego artykułu czeka na Ciebie. Sukcesy!
