Zawór kulowy 100 mm: urządzenie, klasyfikacja, porównanie z

Jak działa zawór kulowy DU100? Jakie rodzaje tego produktu można znaleźć w sprzedaży? Czy są jakieś funkcje do montażu produktu? Jak to wygląda na tle alternatyw - zawory śrubowe i zasuwy? Zrozummy to.

Pierwsza znajomość

Budowa

Głównym elementem konstrukcyjnym jest zawór motylkowy w kształcie kuli z kanałem przelotowym. Z reguły jego średnica jest równa średnicy przyłączonego rurociągu. Pręt wprowadzony do rowka śruby wyprowadzony jest przez korpus i jest wyposażony w wygodny uchwyt lub skrzynię biegów. Funkcję zgrzewania wykonuje się za pomocą gniazd polimerowych pod kulką i pierścieniowego uszczelnienia wokół trzonu.

Jakie materiały mogą być użyte do produkcji zaworów kulowych?

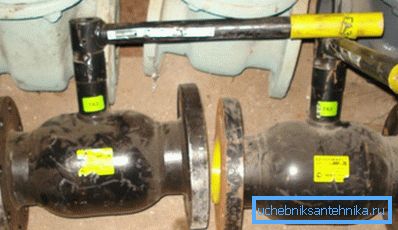

Przydatne: w zależności od warunków pracy uchwyt może mieć inne oznaczenia kolorów. Zaprojektowany do zimnej wody, ciepłej wody i ogrzewania, zawór kulowy 100 mm jest zaznaczony na czerwono; produkty o ograniczonej odporności na ciepło - kolor niebieski. Kolor żółty wskazuje, że zawór jest przeznaczony do gazu.

Gatunek

Dźwigi można klasyfikować według kilku kryteriów.

Typ ciała

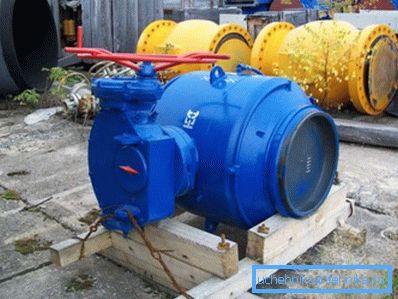

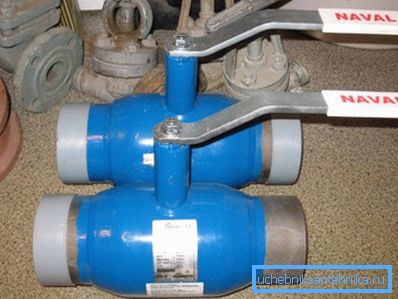

Może być całkowicie spawany i odłączany.

• W pierwszym przypadku, jako bonus, właściciel otrzymuje większą odporność obudowy na ciśnienie hydrauliczne.: wraz ze wzrostem średnicy siła rozciągająca jego ścianek rośnie proporcjonalnie do przekroju. Cena prawie zerowej łatwości utrzymania produktu: maksymalnie można wymienić zużyty uszczelniacz wokół trzonu w nim.

• W drugim przypadku, jeśli to konieczne, wymień wszystkie zużyte elementy konstrukcyjne. - siodła, zapas, a nawet sama kulka.

Z reguły części ciała o dużej średnicy są połączone za pomocą kołków.

Połączenie rurociągu

Można to zrobić na trzy całkowicie tradycyjne sposoby:

1. Gwintowane Sprzęganie o dużej średnicy nie jest jednak popularne ze względu na fakt, że gwint jest trudny do uszczelnienia i zaciśnięcia.
2. Poprzez spawanie Długość dysz do spawania i znaczna masa korpusu zaworu nie pozwalają na niebezpieczne przegrzewanie się uszczelek polimerowych podczas spawania.
3. Kołnierze. Zapewniają szybki montaż i demontaż żurawia.

Kołnierzowy zawór kulowy DN 100 z kolei może należeć do dwóch podkategorii. Ogólnie, wymiary montażowe kołnierzowego zaworu kulowego DN 100 odpowiadają dokładnie wymiarom montażowym stalowego zaworu 30s33nzh, który umożliwia wymianę bez spawania na rurach.

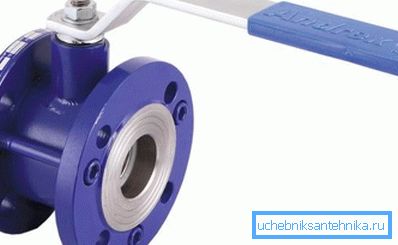

Jednak przy instalowaniu nowych rurociągów stosuje się krótsze, tak zwane zawory między kołnierzowe.

Uszczelka migawki

Przy małych średnicach rur uszczelnienie kuli jest zapewnione poprzez proste dociśnięcie siedzeń podczas montażu korpusu.

Jednak w przypadku większych rozmiarów bramek stosuje się kilka innych rozwiązań.

1. Kula jest zainstalowana między siedzeniami z niewielką przerwą. Jest on dociskany do pożądanego siodła przez nacisk czynnika roboczego.
2. Siodło składa się ze sprężynowej sprężyny talerzowej, która zapewnia niezbędną siłę docisku nawet przy pewnym zużyciu materiału fluorowego lub teflonu.

Zgromadzenie

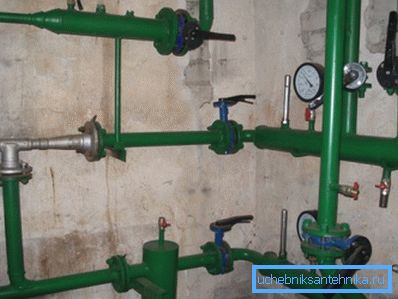

Przeprowadza się w dowolnej pozycji roboczej. Jedynym ograniczeniem jest wygodna pozycja uchwytu lub hełmu skrzyni biegów. Kierunek przepływu wody jest nieistotny, co wyraźnie wskazuje brak strzałki na ciele.

Porównanie z alternatywami

W jaki sposób kulowy zawór kołnierzowy DU100 wygląda na tle kołnierzowego zaworu śrubowego i zasuwy tego samego rozmiaru? Jakiego typu zaworów powinienem wybrać?

Porównajmy je na kilka sposobów.

Opór hydrauliczny

1. Kurek kulowy z pełnym otworem nie ma prawie żadnego oporu dla ruchu strumienia: nie ma w nim zwojów i przejść o średnicy.
2. Zawór pod tym względem jest nieco gorszy od zaworu kulowego. Podniesione wszystkie policzki i klin są częściowo w strumieniu. Ponadto występują przejścia między zwierciadłami, które powodują turbulencje przepływu.
3. Zawór śrubowy - wyraźny outsider. Nawijanie zwojów ciała i względnie mały otwór w siodle powoduje spadek ciśnienia po tym elemencie zaworu odcinającego.

Instalacja

1. Jak już wspomniano, instrukcja montażu zaworu kulowego nie dopuszcza żadnych swobód. Potrafi pracować w dowolnej pozycji iw dowolnym kierunku przepływu wody.

1. Zawór nie jest pożądany, aby zamontować tylko kierownicę w dół. To sprawi, że dławnica będzie wyjątkowo nieprzyjemna.
2. Zawór dodatkowo musi być zainstalowany tak, aby medium robocze naciskało na zawór od dołu. W przeciwnym razie po pewnym czasie zawór jest nieunikniony.

Nawiasem mówiąc: oderwaniu zaworu przeciwprądem towarzyszy wstrząs hydrauliczny - przechodzący przez przewód wysokiego ciśnienia. Jedną z konsekwencji są rozłączenia w złączach i gwintach, łzy elastycznych połączeń, pęknięcia wzdłuż szwów spawanych elektrycznie rur i rozdarte korki chłodnicy.

Usługa

1. W przypadku zaworu kulowego sprowadza się on do dokręcenia nakrętki na uszczelniaczu łopatek po kilkuset cyklach otwierania i zamykania.

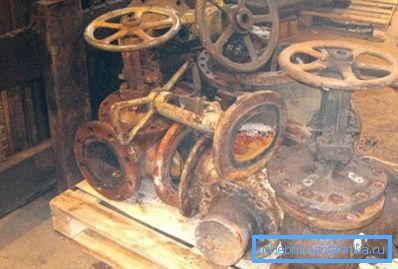

2. Zawór śrubowy wymaga okresowego (nawet gdy nieużywane) pakowania dławnicy i (czasem) wymiany uszczelki.
3. W przypadku zaworu, okresowe upakowanie gruczołu uzupełnia konieczność mielenia zarośniętych złogów policzków i luster.

Wnioski

Są dość oczywiste: zawory kulowe w nowoczesnych zaworach nie mają poważnych konkurentów. Wyjątkiem mogą być tylko produkty spełniające specjalne warunki (wysokie temperatury, media powodujące korozję itp.).

Film w tym artykule tradycyjnie zaoferuje czytelnikowi dodatkowe materiały. Sukcesy!
