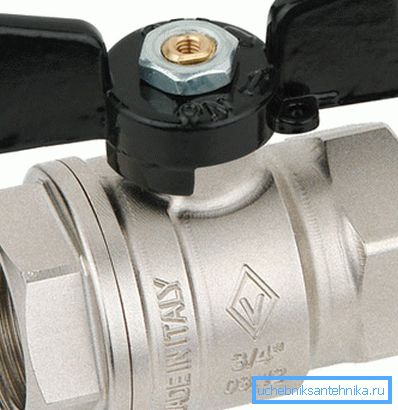

Zawór kulowy 3: 4 - urządzenie, charakterystyka, montaż

Zawory kulowe do wody 3: 4 cale - najczęściej stosowane zawory o wysokiej jakości stosowane w instalacjach ciepłej i zimnej wody, a także w instalacjach grzewczych. Są proste w montażu, niezawodne i kompaktowe, więc dziś bez instalacji tego typu nie da się tego zrobić.

Porozmawiamy o urządzeniu, cechach i zaletach zaworów kulowych, a także rozważymy zasady ich instalacji.

Zawory kulowe

Urządzenie

Zawór kulowy to rodzaj armatury odcinającej (czasami regulującej) wykorzystywanej w rurociągach wodociągowych, grzewczych, gazowych, olejowych i innych rurociągach mediów. W odniesieniu do systemów zaopatrzenia w wodę i chłodziwa tego rodzaju łączniki w większości przypadków są stosowane jako element blokujący.

Należy stwierdzić, że zawór z kulistą zatyczką jest nowoczesnym i dość postępowym urządzeniem, zastępującym stożkowe modele, które miały wiele poważnych wad związanych ze znacznym oporem hydraulicznym ze względu na kształt i wielkość przejścia.

W tym samym czasie sama konstrukcja była znana dawno temu - ponad 100 lat temu jednak jej skuteczne wdrożenie stało się możliwe dopiero po pojawieniu się nowych materiałów syntetycznych, takich jak fluoroplast i inne sztuczne polimery.

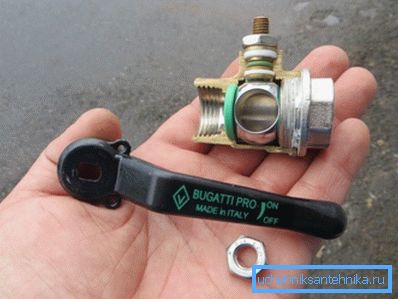

Zawór z zaworem kulowym jest dość prosty.

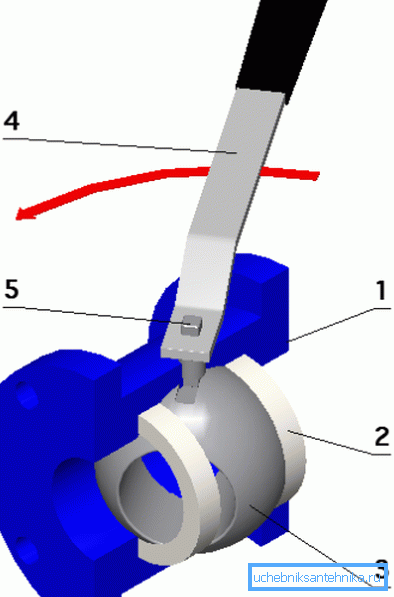

Produkt składa się z następujących elementów:

1. Korpus z mosiądzu. Zastosowanie tego stopu wynika z niższych kosztów jego produkcji, a także wyższej odporności na korozję w porównaniu ze stalą;
2. Uszczelnianie siodeł. Są one stosowane do uszczelniania korka, wykonanego z teflonu, teflonu, polieteroeteroketonu (PEEK) i innych syntetycznych polimerów;
3. Wtyczka kulkowa. Wykonuje funkcję migawki. Piłka ma osiowy otwór, którego średnica pokrywa się ze średnicą kanału rury, po obróceniu o 90 stopni pokrywa korek kanału, zgodnie z osią prostopadłą do otworów piłki nie są dozwolone;

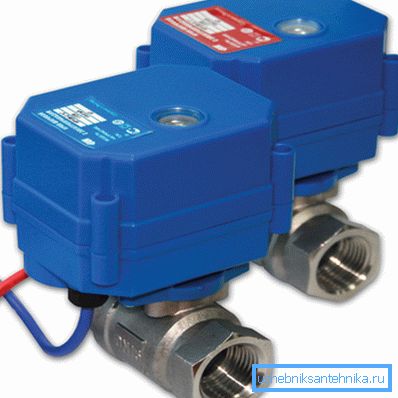

4. Kontrola migawki. Może być w postaci dźwigni, motyla lub baranka, ponadto zamiast uchwytu można zainstalować elektryczne lub pneumatyczne serwomechanizm, aby zautomatyzować sterowanie systemem;
5. Wrzeciono mosiężne który łączy uchwyt lub siłownik z korkiem i przenosi siłę, aby go obrócić.

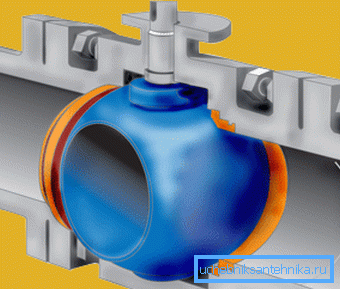

Widzimy więc, że wewnątrz ciała znajduje się sferyczna przesłona z naciętym otworem.

Jeśli przekręcisz korek tak, aby jego otwór był zbieżny z kanałem przepływu, medium będzie się swobodnie poruszać po nim z minimalnym oporem, który nie będzie się znacząco różnić od rezystancji w podobnej rurze o tej samej średnicy.

Następnie przekręcamy śrubę o 90 stopni i kulka zamyka kanał.

Zwróć uwagę! Jak widać, tego typu zawory są bardzo proste, co zapewnia wysoką niezawodność i stosunkowo niski koszt dzięki prostocie produkcji produktów z tym projektem.

Charakterystyka

Główne cechy techniczne używane do opisania cech urządzenia i wyboru modelu odpowiedniego do tego czy innego celu są następujące:

• Charakter środowiska pracy. Tutaj należy wskazać rodzaj substancji, która może być transportowana przez urządzenie (woda, gaz, ropa naftowa itp.) Oraz zakres temperatur, w których możliwe jest jego działanie;
• Nominalne ciśnienie robocze. Jest oznaczony literami PN i liczbą równą wartości ciśnienia roboczego w atmosferach. Przykład znakowania - PN 40;
• Średnica kanału. Jest on oznaczany w calach lub milimetrach, oznaczonych literami DN i liczbą określającą średnicę w mm, na przykład DN. Można również podać średnicę w ułamkach cala, na przykład,?, 1/2, 1, 1? i tak dalej Jest zawór kulowy przejściowy 1: 2 do 3: 4;
• Charakter lokalizacji nici na wlocie. Istnieją modele z gwintem wewnętrznym po obu stronach, są one oznaczone jako wewnętrzne, z gwintem wewnętrznym i zewnętrznym - in-n, z gwintem zewnętrznym po obu stronach - nn. Ponadto, z jednej strony dźwig może być odjeżdżany amerykańską nakrętką.

Określ, w jakiej mierze średnica zaworu kulowego 3: 4 pomoże Ci dopasować stół do rozmiaru rur:

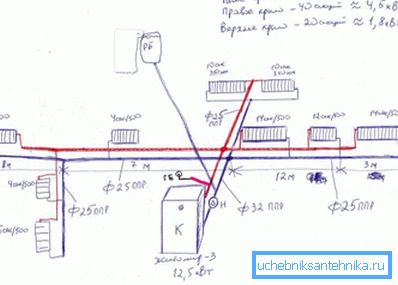

Zwróć uwagę! Przy wyborze produktu należy zwrócić uwagę na materiał, z którego się składa. Modele jakości wykonane są z czystego lub chromowanego mosiądzu, czasami ze stali antykorozyjnej. Produkty Silumin nie mogą być kupowane, ponieważ mają niską wytrzymałość.

Aby odróżnić silumin od mosiądzu, wystarczy wziąć dwa krany w dłoni: mosiądz będzie zauważalnie cięższy. Ponadto silumina zabrudzi się, a przy ocieraniu o kawałek lekkiej materii lub tkaniny pozostanie na nim szary ślad.

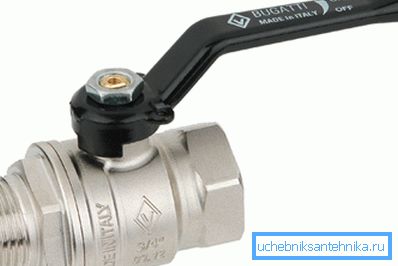

Zwróć uwagę, że cena zaworów kulowych jest dość demokratyczna, więc warto na nich oszczędzać. Dotyczy to zwłaszcza systemów grzewczych, dla których lepiej jest wybrać produkty włoskie, na przykład Bugatti lub Giacomini.

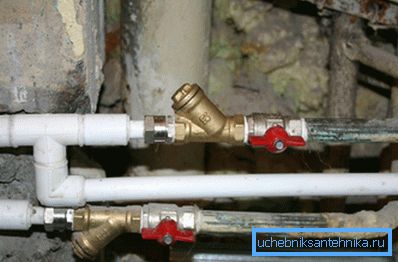

Zgromadzenie

Instalowanie zaworów kulowych własnymi rękami nie jest trudne.

Do tego potrzebujemy prostego zestawu narzędzi:

• Regulowany klucz hydrauliczny;
• Matryce do gwintowania;
• Bułgarski;
• Plik;
• Uchwyt na plash;
• Lnu sanitarnego i pasty uszczelniającej.

Zaleca się zamontowanie filtru siatkowego przed produktem (czyszczenie zgrubne), ponieważ w przypadku przedostania się piasku lub rdzy powierzchnia powierzchni wkładu ulegnie zużyciu, a kran zacznie gromadzić wodę.

Jest to szczególnie ważne w przypadku systemów grzewczych, w których w okresie bezczynności woda i korek mogą ulec zanieczyszczeniu, w wyniku czego żaluzja będzie się obracać z dużym trudem, a czasami całkowicie przestanie się ruszać z miejsca.

Że wygodniej jest odbierać informacje, przygotowaliśmy instrukcje instalacji krok po kroku:

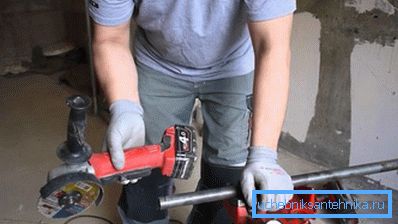

1. Wykonujemy wszystkie niezbędne pomiary i przycinamy rurę we właściwym miejscu.. Najlepiej jest używać piły szablastej do gładkiego cięcia pod kątem 90 stopni;

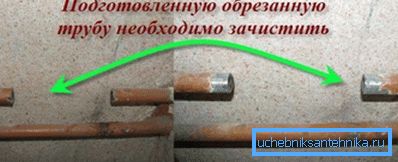

1. Oczyszczamy koniec farby i fazujemy końcem cięcia. Można to zrobić za pomocą szlifierki lub pliku. Możesz także użyć specjalnego selektora twarzy;

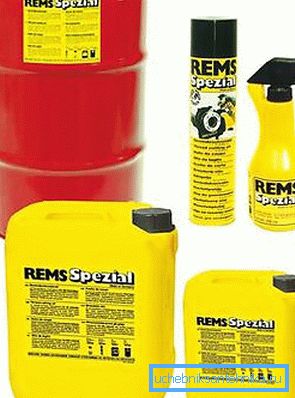

1. Przyjmujemy matrycę do gwintowania żądanej średnicy i smarujemy zęby smalcem lub smarem. My również smarujemy samą rurę;

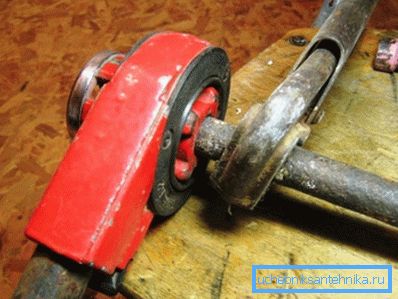

1. Umieścić matrycę w uchwycie i przeciąć gwint na rurze. Powinniśmy mieć co najmniej 4,5 obrotu, ale nie więcej niż 5. Lepiej przecinać w dwóch przejściach, więc mniej załadujesz rurę i narzędzie skrawające;

1. Nawijamy na otrzymany wątek lnu sanitarnego zgodnie z ruchem wskazówek zegara. Następnie nałóż dobrą warstwę pasty uszczelniającej na całą powierzchnię nici;

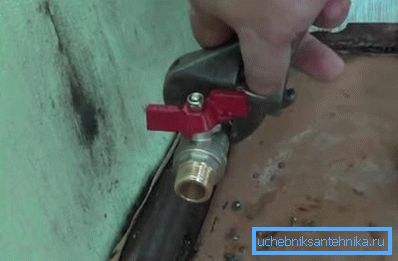

1. Bierzemy dźwig i nawijamy nić. Powinno to być co najmniej 4,5 obrotu. Najpierw odegraj ręcznie, a następnie użyj regulowanego klucza.

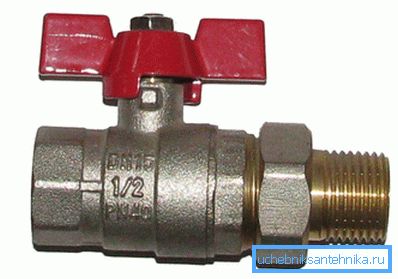

1. Jeśli konieczne jest połączenie dwóch stałych odcinków rury, wówczas używamy modelu z amerykańskim (z sgonom).

Zwróć uwagę! Upewnij się, że nić jest dokładnie wycięta. W przeciwnym razie połączenie będzie niewiarygodne.

Wniosek

Zawory kulowe są najbardziej progresywnymi urządzeniami blokującymi do instalacji systemów hydraulicznych i grzewczych. Film w tym artykule jasno i klarownie demonstruje proces instalowania takich zaworów.
