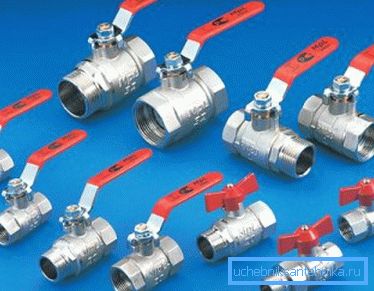

Zawór kulowy d20 - jak nie popełnić błędu przy wyborze

Liczba kluczowych parametrów, które należy wziąć pod uwagę przy wyborze zaworów, to średnica, rozmiar ten musi dokładnie odpowiadać wymiarom rury, w przeciwnym razie można zapomnieć o szczelności złącza. Dla nieprzygotowanego człowieka pewne zamieszanie może być spowodowane przez użycie takich określeń, jak "średnica warunkowa" lub rozmiar prześwitu, dlatego konieczne jest wcześniejsze wyjaśnienie tego pytania.

Mały program edukacyjny

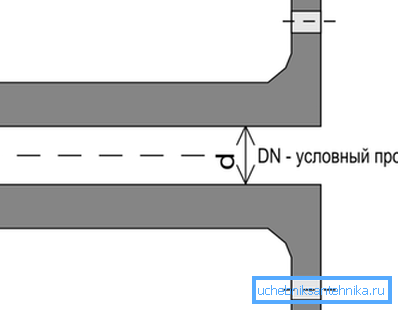

Każdy zna pojęcie średnicy, ale pojęcie średnicy nominalnej (D lub DN) jest używane do rur, a także zaworów odcinających i sterujących. Na przykład w magazynach hydraulicznych oznaczenie zaworu kulowego o średnicy 20 mm oznacza ilość luzu.

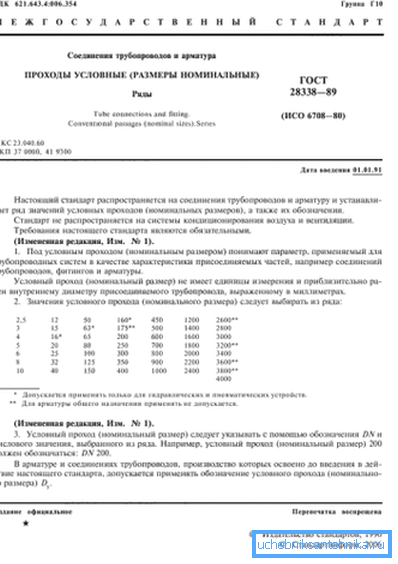

Przez tę koncepcję rozumie się wewnętrzną średnicę, zaokrągloną do najbliższej wartości standardowej. Pełny wykaz standardowych wartości DN można znaleźć w GOST 28338-89, minimalna wartość wynosi 2,5 mm, a maksymalna 4000 mm.

Główne zamieszanie wynika z faktu, że w 99% przypadków rzeczywista średnica wewnętrzna nie jest równa nominalnej (warunkowej). Jeśli, na przykład, weźmiemy standardową rurę wodno-gazową o wymiarze zewnętrznym 159 mm, wówczas rzeczywista wielkość szczeliny będzie zależeć od grubości ścianki. Tak więc, przy grubości metalu 6 mm, będzie równa 147 mm, a przy ścianie 8 mm - 143 mm.

Ale jeśli spojrzymy na wartości podane w normie, okaże się, że ta sama nominalna średnica - DN150 (lub DN150) - jest odpowiednia dla obu tych przypadków. Ta sama zasada działa również w przypadku mniejszych rozmiarów, co należy wziąć pod uwagę przy wyborze zaworów. Na przykład zawór kulowy DN 20 ma nominalną wielkość 20 mm, co oznacza, że ​​nadaje się tylko do montażu na rurze o odpowiedniej średnicy.

Zwróć uwagę! Na pierwszy rzut oka taka notacja wygląda śmiesznie, ale tak nie jest. W rzeczywistości krok pomiędzy wartościami standardowymi przyjmuje się tak, że przepustowość każdej kolejnej wartości światła zwiększa się o około 60-70%. Ułatwia to wybór rurociągu na etapie obliczania rurociągów wody, gazu i ciepła.

Urządzenie, wybór i instalacja zaworu kulowego

Jeśli chodzi o strukturę takiego urządzenia, to nie zmienia się w zależności od rozmiaru. O ile czasami, zamiast pokrętła, zainstalowany jest napęd elektryczny do obracania piłki, jest to konieczne, gdy nie można po prostu obrócić dużego pokrętła z powodu braku wolnej przestrzeni.

Na co zwrócić uwagę przy wyborze

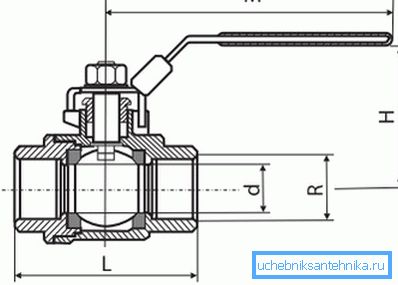

Inną trudnością w doborze konkretnego modelu zaworu kulowego może być konwersja wymiarów cala na metr i wybór odpowiedniej wartości DN (DN). Na przykład zawór kulowy DN20 nadaje się do montażu na rurze VGP o średnicy zewnętrznej 26,8 mm, przy czym wielkość gwintu jest równa? w.

Odpowiedni rozmiar gwintu, DN i zewnętrzny rozmiar rury podano w tabeli.

Zgodność między przejściem warunkowym a zewnętrzną średnicą rury

Zwróć uwagę! Tabela pokazuje dane tylko dla najpopularniejszych rozmiarów używanych w budownictwie prywatnym.

Tabela pokazuje znaczną rozbieżność pomiędzy rurami różnych typów, nawet w tej samej wielkości zaworów. Wyjaśnia to różna grubość ścianek rur, a także fakt, że średnica wewnętrzna jest wskazana w metalowym pręcie, ale w przypadku wyrobów z tworzyw sztucznych - średnica zewnętrzna.

I chociaż cena prostego zaworu kulowego jest niewielka (proste modele polipropylenowe kosztują mniej niż 200 rubli), lepiej jest natychmiast zwrócić uwagę na te subtelności.

Cechy dźwigów polipropylenowych

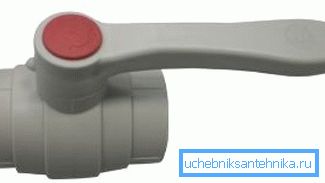

Stosunkowo niedawno na rynku pojawiły się zawory kulowe PP. W takich urządzeniach konstrukcja części blokującej pozostaje niezmieniona - ta sama metalowa kulka z otworami przelotowymi, ale korpus wykonany jest z polipropylenu. W tym przypadku, przed liczbą wskazującą na odległość, po której następuje skrót oznaczający rodzaj użytego materiału.

Na przykład wejście zaworu kulowego PPRC 20 oznacza, że ​​korpus jest wykonany z polipropylenu typu 3 (kopolimer losowy), a średnica nominalna wynosi 20 mm.

Zwróć uwagę! W przypadku montażu konwencjonalnego modelu z metalową obudową zazwyczaj stosuje się odłączalne połączenia. W przypadku analogu PP warto użyć połączenia przez lutowanie.

Instrukcja montażu nie różni się od podłączenia konwencjonalnych rur PP:

• Do połączenia używane jest specjalne "lutownica".. Element grzejny takiego urządzenia jest zaprojektowany w taki sposób, że można nakładać na rury o różnych średnicach. Bateria i rura są umieszczane na elemencie grzewczym i podgrzewane przez krótki czas;

• po tym trzeba szybko usunąć oba elementy z lutownicy i włożyć koniec rury do kranu. Jeśli polipropylen jest wystarczająco rozgrzany, a następnie jego część powinna być po prostu wyciśnięta podczas instalacji, jest to normalne.

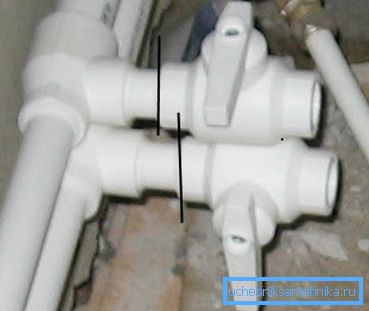

Powyższe połączenie jest uważane za najprostsze, ale nie jest pozbawione wad. Główne można uznać za wystąpienie znacznego lokalnego oporu. Jeśli, na przykład, zawór kulowy PP 20 z rurą, wówczas rura Du będzie równa tylko 15 mm, aw dźwigu - 20 mm.

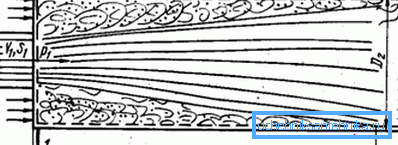

Odpowiednio, gdy przepływ przechodzi przez złącze, ze względu na różnicę średnic, na wlocie powstanie turbulencja, a na wylocie powstanie zwiększone obciążenie spoiny.

Można tego uniknąć na dwa sposoby:

• za pomocą odłączanego połączenia, na przykład, tego samego Amerykanina;

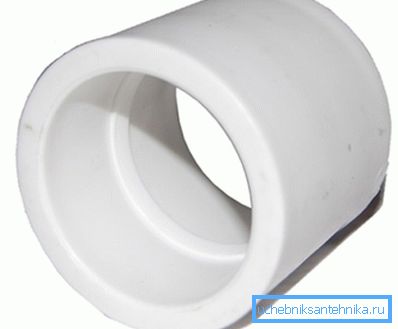

• używając złącza PP, w tym przypadku można użyć spawania. Za pomocą sprzęgła można podłączyć rurę i kran od końca do końca, aby nic nie zakłócało przepływu. Żadna z tych metod nie komplikuje samego procesu, dlatego instalację można wykonać ręcznie.

Podsumowując

Wybór zaworu kulowego nie jest tak łatwym zadaniem, jak może się wydawać na pierwszy rzut oka. Musisz wyraźnie zrozumieć różnicę między takimi pojęciami, jak nominalna i rzeczywista średnica, aby móc konwertować wymiary metryczne na cal i na odwrót.

Proponowane informacje nie będą mylić oznaczenia zaworów i zaworów regulacyjnych i zapewnią właściwy wybór. Film wideo w tym artykule jest krótkim przeglądem różnych typów zaworów kulowych.
