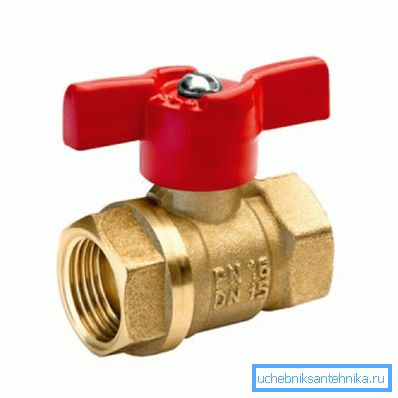

Zawór kulowy du15: funkcje urządzenia i instalacji

Jak działa sprzęgło kulowe DN15? Jak dobre jest to na tle bardziej znanych zaworów śrubowych i korkowych? Co oznaczają liczby w sprawie? Na co należy zwracać uwagę podczas samodzielnej instalacji? W naszym materiale postaramy się odpowiedzieć na te pytania.

Urządzenie

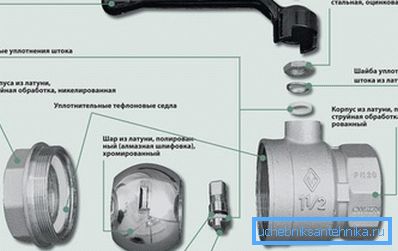

Co zobaczymy po zdemontowaniu sferycznego żurawia o średnicy 15 milimetrów?

• Głównym elementem produktu jest mosiężna kula z powłoką chromowaną i kanałem przelotowym, który jest prawie równy z DU przyłączonej rury.

Konsekwencje praktyczne: kiedy zawór jest otwarty, jego opór hydrauliczny jest minimalny, ponieważ przejścia między średnicą a turbulencją są praktycznie nieobecne.

• Szczelność ruchomego połączenia z korpusem zapewniają dwa pierścienie fluoroplastyczne lub teflonowe.
• Ten sam pierścień uszczelnia wylot trzpienia przez korpus zaworu. Od góry jest zaciśnięty przez podkładkę.
• W końcu pręt jest napędzany wygodnym uchwytem w postaci dźwigni lub tak zwanego motyla.

Porównanie z konkurentami

Jak wygląda zawór kulowy DU 15 w porównaniu z kolegami z klasy - zaworem śrubowym i korkowym?

Na początek uderzmy w czarną kampanię PR i przypomnijmy kluczowe braki konkurencji.

Zawór śrubowy

• Przepływ wody może przepływać przez nią tylko w jednym kierunku - tak, że naciska zawór od dołu. W przeciwnym razie istnieje ryzyko serii wstrząsów hydraulicznych spowodowanych turbulentnym przepływem zaworu lub nawet jego całkowitym oddzieleniem od trzpienia.

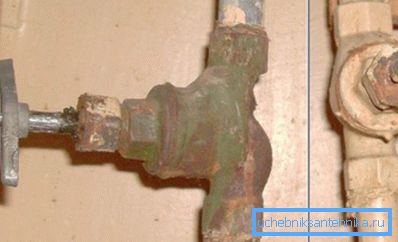

• Korpus zaworu śrubowego zbiera kamień i piasek. Tylko ze względu na jego złożony kształt i obecność kieszeni z powolnym przepływem wody.

• Ten sam złożony kształt korpusu i stosunkowo mały otwór gniazda zaworu zapewnia wysoki opór hydrauliczny zaworu i, w konsekwencji, spadek ciśnienia, gdy woda jest demontowana przez więcej niż jedno urządzenie hydrauliczne.
• Szczeliwo dławiące przecieka nawet przy długim prostym zaworze. Przy częstym stosowaniu, konieczne jest upakowanie gruczołu co najmniej raz na sześć miesięcy. Dzięki gumowym uszczelkom obraz nie jest dużo lepszy: przy aktywnym użytkowaniu wytwarzane są pierścienie uszczelniające, a gdy są bezczynne, tracą elastyczność.
• Gumowa uszczelka zaworu ma ograniczoną żywotność. Powód jest taki sam - utrata elastyczności kauczuku. Jego zniszczenie jest gwałtownie przyspieszane przez piasek, który spadł pod zaworem.

Nawiasem mówiąc: zawory z całkowicie metalowymi zaworami dozującymi, bez uszczelek, są trwalsze. Ale gdy szczątki spadają pod zaworem, zawór po prostu się nie nakłada.

Zawór wtykowy

• Obrócenie korka wymaga bardzo dużego wysiłku. Zawsze istnieje ryzyko uszkodzenia najbliższego łącznika rurowego lub gwintu.
• W tym przypadku zagwarantowane jest przeciekanie dławika podczas obracania wtyczki. Co więcej: w przypadku dławnicy nie trzeba wyłączać samego zaworu, ale także resetować dopływ wody lub ogrzewanie. W przeciwnym razie zawsze istnieje ryzyko, że uszkodzona wtyczka wyleci z obudowy na przodzie przepływu wody.

Zawór kulowy

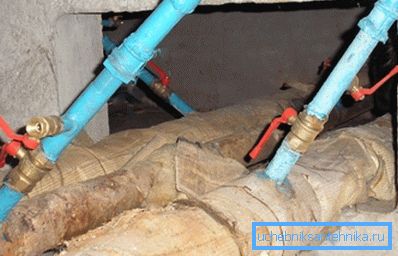

A w jaki sposób sprzęgło przegubowe D15 wygląda na tym tępym tle? Kierunek przepływu wody nie ma znaczenia dla działania zaworu. Zawór nie odpada z powodu jego braku.

Żużle nagromadzone w obudowie nie mogą się obawiać. Otwarty zawór ma tendencję do zbierania piasku i skalowania nie więcej niż jakikolwiek odcinek prostej rury.

Wspomnieliśmy już o niskim oporze hydraulicznym: różni się on nieznacznie od rezystancji odcinka rury o odpowiedniej średnicy.

Pierścień uszczelniający teflonowy lub z PTFE wokół trzpienia ze względu na własny niski współczynnik tarcia i jakość obróbki trzpienia praktycznie nie zużywa się podczas pracy i nie ulega degradacji w stanie bezczynności. To samo dotyczy pierścieni uszczelniających przylegających do powierzchni kulki wewnątrz zaworu.

W celu wyjaśnienia: w praktyce autora zdarzały się przypadki, gdy 15 mm zawór kulowy przeciekał wzdłuż pręta. Zasadniczo należały one do niedrogich produktów chińskich i zostały wyeliminowane własnymi rękami poprzez proste zwijanie pod podkładką dociskową taśmy FUM.

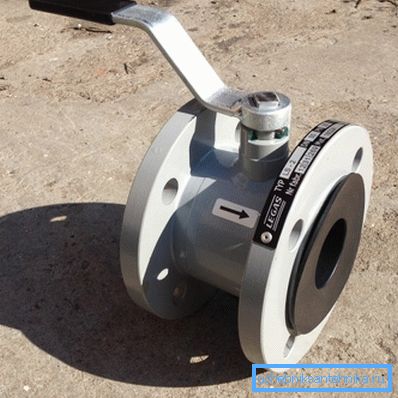

Gładka powierzchnia kuli i materiał uszczelek gwarantują niewielką siłę potrzebną do otwarcia lub zamknięcia zaworu. Dotyczy to nie tylko produktów małogabarytowych: na przykład kulowy zawór kołnierzowy DU150, który ma bardzo solidne wymiary, jest również blokowany przez standardowy uchwyt bez stosowania zbyt dużej siły.

Przy tych wszystkich zaletach cena zaworów kulowych jest w przybliżeniu równa kosztom korka i śruby, a często okazuje się być całkowicie poniżej. Wnioski są dość oczywiste.

Zawory kulowe 15 na śruby 15 mm lub zawory korkowe zdecydowanie nie są warte zmian: są lepsze od konkurentów pod każdym względem. To samo dotyczy zaworów do rurociągów o większej pojemności: zawór kulowy o średnicy 150 mm jest w większości przypadków wygodniejszy, bardziej praktyczny i trwalszy niż żeliwny lub stalowy zawór tego samego rozmiaru.

Oznakowanie

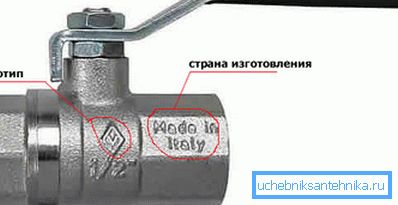

Główne charakterystyki techniczne zaworu kulowego DU15 podane są w oznaczeniu na jego korpusie. Dotyczy to zarówno produktów krajowych, jak i towarów importowanych.

Warto wspomnieć o kilku subtelnościach.

• Warunkowe podanie można podać w calach. Wielkość odsetek - DU15 - odpowiada 1/2 cala.
• Z reguły ciśnienie robocze produktów krajowych jest wskazywane w atmosferach (kgf / cm2), a ciśnienie importowe - w megapaskalach (MPa). Zatem oznaczenie DN50 RU40 oznacza, że ​​zawór o nominalnym przepływie 50 mm jest zaprojektowany dla ciśnienia 40 atmosfer; Zawór kulowy DN15 PN8 0 MPa jest przymocowany do gwintu pół cala i może wytrzymać ciśnienie 8 megapaskali (80 atmosfer).

Wybór i instalacja

Na co zwrócić uwagę przy zakupie zaworu?

Jak to naprawić?

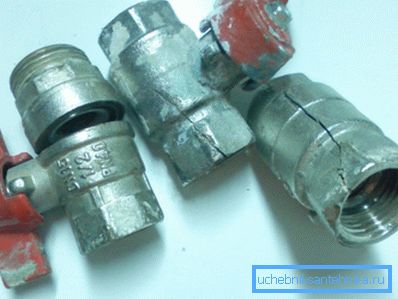

1. Korpus powinien być z mosiądzu. Z delikatnych produktów siluminu można go odróżnić pod względem masy: mosiądz jest zauważalnie cięższy.

Przy okazji: prosta instrukcja pomoże ci się nie pomylić. Wybierz nie srebrzyste, ale żółte bramy. Jeśli chrom może być dowolnym metalem lub stopem, brak powłoki nie pozostawia wątpliwości.

1. Rękojeść - dźwignia jest znacznie wygodniejsza niż uchwyt - motyl. Ale sensowne jest używanie motyla tylko z brakiem miejsca w pobliżu zaworu.
2. Najlepiej uszczelnić połączenie gwintowe za pomocą nici polimerowej. (Tangit Unilok i jego odpowiedniki). Nie wymaga dużego wysiłku podczas montażu i nie przecieka, gdy występuje niewielki odwrotny przebieg gwintu.

1. Przy okazji, o wysiłku: nie dokręcaj zaworu na nici, dopóki się nie zatrzyma. Mosiądz nie jest stalowy; Możliwe jest zerwanie z nadmierną siłą nie tylko ciała siluminu.
2. W czasie instalacji lepiej jest po prostu usunąć uchwyt przeszkadzający..

Wniosek

Mamy nadzieję, że nasz materiał pomoże czytelnikowi w wyborze zaworów do domowych instalacji sanitarnych. Film w tym artykule, jak zwykle, zawiera dodatkowe informacje tematyczne. Sukcesy!
