Zawór kulowy du50: opcje, rozmiary, cechy

Zawór kulowy Dn50 może być stosowany jako zawór odcinający do transportu rurociągami i przechowywania w zbiornikach różnych cieczy i gazów. Takie urządzenia różnią się sposobem mocowania, który może być kołnierzowy, sprzężenie i spawanie (lutowanie), oraz materiały do ​​produkcji, w których stosuje się stal, mosiądz, polietylen i polipropylen.

Różne urządzenia blokujące mogą mieć swoje charakterystyki techniczne i różnić się od siebie tymi wskaźnikami, które zostaną omówione poniżej. A także twoja uwaga zostanie zaoferowana tematyczna demonstracja wideo w tym artykule.

Zawory odcinające DN 50 mm

Uwaga Jeśli spojrzysz na etykietę, zawór kulowy 50 mm ma zwykle dodatkowy skrót w oznaczeniu. Na przykład, przed milimetrami znajdują się litery Doo lub Dn - a jeden i drugi oznacza średnicę warunkową lub zewnętrzną. A tutaj, jeśli spełnisz skrót KSHTsP (zamiast P może być F, M lub K), oznacza to, że masz przed sobą kulowy zawór kulowy z pełnym spawem (kołnierzowy, sprzęgający lub kombinowany).

Ogólne opcje

• Zawory odcinające z kołnierzem, spawane (do spawania) i połączenia sprzęgające są zwykle wykonywane w zakresie DN od 15 do 500 mm, który jest zaprojektowany dla ciśnienia nominalnego (Ru) od 1,6 do 4,0 MPa.
• W większości przypadków suwnice o takich wymiarach (Dn 50) są stosowane w obiektach przemysłowych, przemysłowych i publicznych, rurociągach pompujących produkty ropopochodne, wodę i gaz, a także w zbiornikach do ich przechowywania. Jednakże urządzenia blokujące o takich wymiarach są instalowane własnymi rękami i w życiu codziennym, na przykład z autonomicznym ogrzewaniem dla pionów, kotłów lub w zbiornikach do przechowywania wody i oleju napędowego.
• Produkcja zaworów i armatury odbywa się zgodnie z GOST 21345-78 i GOST 28343-89, a także zgodnie z TU 04671406-003-98. Dla regionów o klimacie umiarkowanym i zimnym certyfikacja przeprowadzana jest zgodnie z UHL GOST 15150 z GOSGORTEKHNADZOR Rosji.

Przegląd produktu

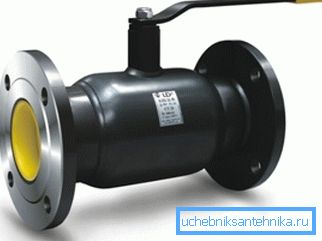

Takie dźwigi są zwykle wykonane ze stali Art. 20, 09G2s i 1218N10T, natomiast maksymalne ciśnienie robocze (Ru) pozostaje niezmienione - od 1,6 MPa do 4,0 MPa. Metody instalacji (połączenia) mogą się różnić w zależności od konfiguracji, więc może to być KShTsF, KShTsP, KShTsM lub KShTsK.

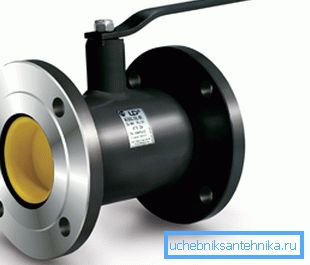

Parametry techniczne dla KShTsF

Uwaga KShTsF w przeważającej części jest używany na stronach przemysłowych.

Tabela parametrów KShTsP Du 10-50 mm Ru 4,0 MPa (40 kg / cm2)

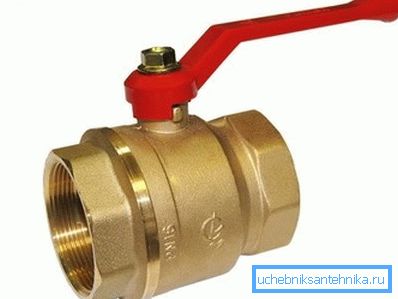

Tabela wymiarów i wymiary montażowe KSHTsM Du 6-80 mm

Tabela SDR11

Uwaga Urządzenia polietylenowe są używane do instalacji podziemnych.

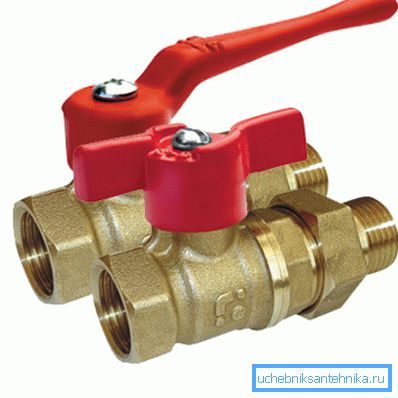

Żurawie kombinowane nie różnią się zbytnio od zaworów sprzęgających, jednak, jak również ich cena, tylko KShTsK może mieć amerykański gwint, mocowanie lub filtr zamiast gwintów zewnętrznych, a następnie ich koszt wzrasta.

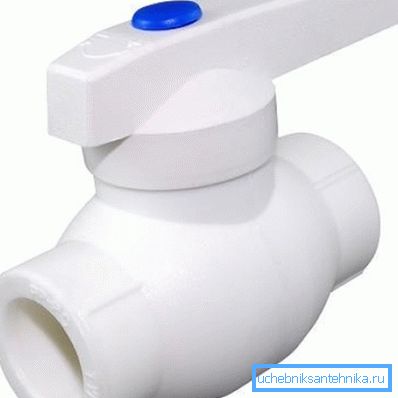

Urządzenia polipropylenowe cieszą się ogromną popularnością w instalacjach wodno-kanalizacyjnych i grzewczych do autonomicznego ogrzewania - w większości przypadków obecnie preferuje się metal z PPR i nie jest to zaskakujące. Takie urządzenia są w stanie wytrzymać temperatury robocze do 100 ° C i ciśnienia robocze do 10 barów, co wystarcza w normalnych warunkach. Dokowanie podobnych urządzeń rurociągiem odbywa się przez lutowanie lub spawanie specjalną lutownicą.

Wniosek

Podsumowując, należy stwierdzić, że w życiu codziennym można czerpać głównie z mosiądzu KShTsM i KShTSK, a także z kranów z lutowanego polipropylenu. Zawsze możesz zainstalować je samodzielnie, jeśli będzie to zgodne z instrukcjami producenta.
