Zawór kulowy łączący 11b27p1: urządzenie, charakterystyka,

Co to jest mosiężne sprzęgło kulowe 11b27p1? Jak to działa? Jak wyglądają nowoczesne zawory kulowe przeciwko konkurencyjnym rozwiązaniom? Gdzie można je zastosować? Zrozummy to.

Jak to działa

Mosiężne zaczepy kulowe typu 11b27p ułożone dość tradycyjnie dla tego typu zaworów.

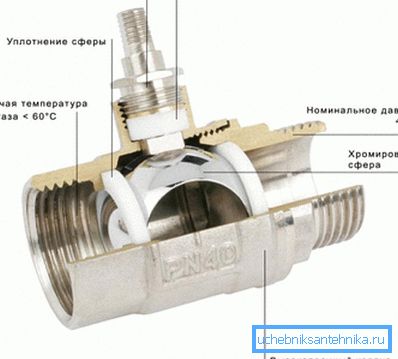

• Głównym elementem zaworu jest mosiężna kula z przelotowym otworem. W zależności od jego położenia, natężenie przepływu czynnika roboczego przez obudowę jest otwierane lub zamykane.

Przydatne: jak wszystkie inne typy zaworów, zawory kulowe nie są przeznaczone do dławienia (regulacja w terenie). Mają tylko dwie pozycje robocze - otwartą i zamkniętą. Kiedy zawór działa w położeniu półotwartym, korpus pomiędzy pierścieniami uszczelniającymi jest stopniowo wypełniany żużlem.

• Osławione pierścienie uszczelniające o niskim współczynniku tarcia zamykają kulę po obu stronach, zapewniając szczelność w pozycji zamkniętej.
• Trzon przechodzi przez otwór w obudowie i jest uszczelniony uszczelką typu dławikowego - pierścieniem polimerowym, który jest dociskany od góry przez podkładkę.
• Myjkę mocuje się na drążku za pomocą rączki (dźwigni lub motylka) i nakrętki.

Charakterystyka

Charakterystyki techniczne zaworu kulowego 11b27p1 również są dość standardowe.

Prawdopodobnie warto dodać kilka komentarzy do suchych liczb:

• Materiał korpusu i kulki jest wyłącznie odporny na procesy elektrochemiczne.. Mosiądz nie tworzy pary galwanicznej z żadnym z użytych metali.
• Stabilność termiczna fluoroplastu pozwala mu pracować nie tylko w wewnętrznych systemach inżynieryjnych budynków, w których maksymalna temperatura budynków jest ograniczona do 95 - 105 C, ale także w węzłach cieplnych i windowych z temperaturą zasilania do +150 C. W rzeczywistości sprzęgło kulowe 11b27p DU15 RU16 jest często stosowane jako zawór sterujący w windzie.

Rzeczywista żywotność zaworu w normalnych warunkach pracy jest kilka razy większa niż obliczona. Mówiąc najprościej - instalując go, prawie nie będziesz zmuszony kupić zamiennika w dającej się przewidzieć przyszłości.

Dokumenty regulacyjne

Który z urządzeń GOST na sprzęgle kulowym 11b27p1 obecnie obowiązuje?

• Materiał obudowy, pręta i kulki jest zgodny z GOST 15527-2004 poddanych obróbce ciśnieniowej stopów miedzi i cynku.
• Materiał rękojeści musi być zgodny z GOST 1583-93 Aluminiowe stopy odlewnicze.
• Klimatyczna wersja zaworu jest oceniana zgodnie z GOST 15150-69 UHL 4, a szczelność - zgodnie z GOST R 54808.
• Wreszcie produkt jako całość musi spełniać wymagania normy międzypaństwowej GOST 21345-2005 Cylindryczne, stożkowe i kulowe zawory przyjęte przez 12 państw byłego ZSRR.

Nuance: ostatni standard reguluje produkcję zaworów do ciśnień roboczych nie wyższych niż 250 atmosfer. Dla ultra wysokich ciśnień - Twoje wymagania.

Wspominamy o kilku kluczowych wymaganiach GOST 21345-2005.

1. Efektywna średnica (rozmiar przelotowego rowka w kuli) zaworu o wielkości do DN 350 włącznie musi wynosić co najmniej 95% średnicy wlotu obudowy.

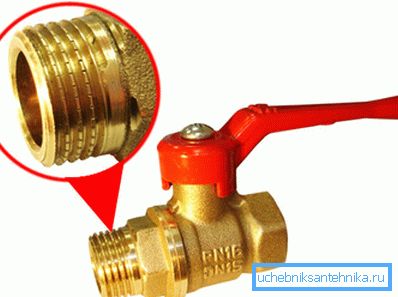

2. Usterki w nici, przekraczające średnią średnicę, nie powinny mieć całkowitej długości przekraczającej pół obrotu. W takim przypadku defekty nie powinny zakłócać wykonywania połączenia gwintowego rur.

Koledzy z klasy

Wraz z piłką, w sklepach hydraulicznych można znaleźć korek i zawór śrubowy. Porównajmy produkt, który z nimi badamy.

Cork

Zawór korkowy wymaga znacznego wysiłku, aby zmienić położenie korka: mosiężne lub żeliwne powierzchnie stykających się części mają dość duży obszar. W przypadku zaworu kulowego przesuwanie pokrytej niklem kulki o idealnej powierzchni nad gniazdem polimeru o wyjątkowo niskim współczynniku tarcia nie ma zauważalnego oporu przy dociskaniu dźwigni.

Uszczelnienie dławika zaworu korkowego zaczyna płynąć przy pierwszym obrocie korka. Gruczoł jest wytwarzany nieuchronnie nawet w stanie bezczynności: każdy mechanik potwierdzi, że aby nie było wycieków, musi być pakowany raz na kilka lat. Uszczelki z polimerowym zaworem kulowym zasadniczo nie wymagają konserwacji.

Śruba

Zagadnienia związane z zagęszczaniem są tutaj istotne. Zastosowanie gumowych pierścieni uszczelniających nie rozwiązuje ich całkowicie: guma ostatecznie traci swoją elastyczność i nieszczelności.

Ponadto zawór śrubowy urządzenia zapewnia właścicielowi szereg ekskluzywnych problemów.

• Złożony kształt obwodu zwiększa opór hydrauliczny i przyczynia się do gromadzenia się żużla pod zaworem.

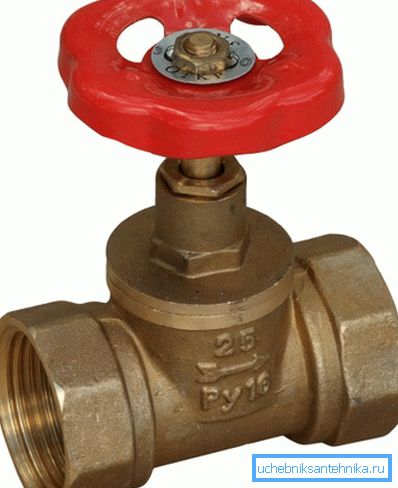

• Zawór powinien być ustawiony strzałką w kierunku przepływu wody. Prąd wsteczny może oderwać zawór.

• Gumowa uszczelka na zaworze ma ograniczony okres użytkowania (rzadko więcej niż 3 do 5 lat). Zawór metalowy nie będzie blokował wody, jeśli pomiędzy nią a siodełkiem znajduje się co najmniej jedno ziarenko piasku.

Żaden z problemów wymienionych w projekcie kuli nie jest istotny.

Wniosek jest nieco przewidywalny: konkurenci nie mają szans. Jeśli masz zamiar zainstalować hydraulikę lub ogrzewanie własnymi rękami, oczywistą instrukcją jest wybór zaworów kulowych.

Aplikacja

Jakie rozmiary dźwigów są wymagane przy instalowaniu komunikacji wodno-kanalizacyjnej w domu lub mieszkaniu? Gdzie dokładnie powinny one być stosowane? Podajmy kilka przykładów.

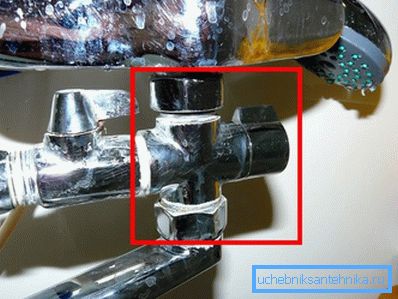

Zastosowano sferyczne połączenie o średnicy 11b27p1 15 mm:

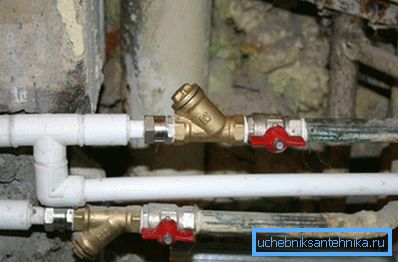

• Na wejściach zimnej i ciepłej wody w mieszkaniu.

• Jako zawór regulacyjny do pomiaru temperatury i ciśnienia.
• Na wkładkach w instalacjach poszczególnych uchwytów hydraulicznych (cysterna toaletowa, umywalka, zlew itp.).

Zawór kulowy 11b27p1 o ​​średnicy 20 mm służy do odcięcia poszczególnych urządzeń grzewczych od obiegu grzewczego. Można go założyć na skoczek przed kaloryferem.

Kapitan Obvious przypomina: jeżeli zarówno zworka, jak i połączenia baterii są jednocześnie zamknięte, krążenie w pionie całkowicie się zatrzyma. Niedługo nadejdą do was sąsiedzi, na czele z mechanikiem, i zaczną wypowiadać zło, obraźliwe słowa.

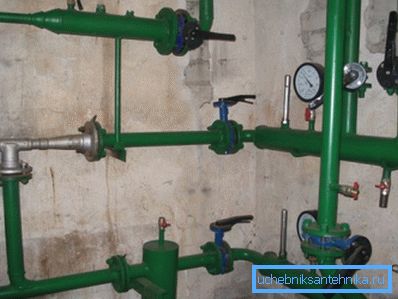

Sferyczny zawór sprzęgający 11b27p1 o ​​średnicy 25 mm jest zamontowany na pionach doprowadzania i ogrzewania wody, na zwałach zespołu windy i na rurach wlotowych kotła.

Zawór kulowy 11b27p1 o ​​średnicy 32 mm może być stosowany na pionach w wysokich budynkach i na wylaniu ogrzewania, aby odciąć niektóre odcinki obwodu.

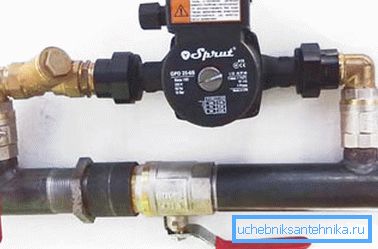

Zawór kulowy 11b27p1 o ​​średnicy 40 mm jest stosowany w systemie ogrzewania grawitacyjnego (przy wkładaniu pompy łamie on bypass). To, wraz z zaworami o większej średnicy, może być umieszczone w jednostkach wodomierza oraz w skrzynkach do poboru ciepłej wody w windach.

Wniosek

Mamy nadzieję, że nasza znajomość z przedstawicielem krajowego sprzętu sanitarnego była dość pouczająca. Czytelnik będzie mógł zapoznać się z dodatkowymi materiałami tematycznymi, oglądając wideo w tym artykule. Sukcesy!
