Zawór kulowy napędzany serwo - cechy i przeznaczenie

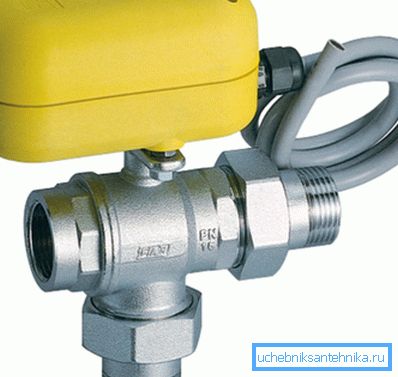

Zawory kulowe już dawno stały się niezawodnymi zaworami odcinającymi. Ostatnio, dzięki zastosowaniu serwonapędów i innych typów napędów zdalnych, funkcjonalność tych urządzeń została znacznie rozszerzona. Na przykład zawór trójdrogowy z serwosterą znalazł szerokie zastosowanie w różnych automatycznych systemach do kontrolowania przepływu cieczy i gazu.

W tym artykule przyjrzymy się bliżej, czym są te urządzenia i do jakich celów są one używane.

Cechy żurawi z napędem

Informacje ogólne

Tak więc, jak wspomniano powyżej, zawory kulowe należą do zaworów. W przeciwieństwie do innych typów zaworów, są one przeznaczone wyłącznie do całkowitego odcięcia przepływu cieczy lub gazów (patrz także artykuł Zawór kulowy z zaworem kulowym - cechy i przeznaczenie).

Urządzenia te nazywane są kulkami, ponieważ ich mechanizm blokujący ma kształt kuli, przez którą przechodzi dziura. Gdy kula jest obrócona o 90 stopni, tj. jego położenie jest prostopadłe do osi rurociągu, przepływ jest zablokowany.

Urządzenie uszczelniające zapewnia dwa pierścienie wykonane z miękkiego materiału, który ściśle przylega do kuli. Ze względu na prostotę mechanizmu produkty te wyróżniają się niezawodnością i trwałością.

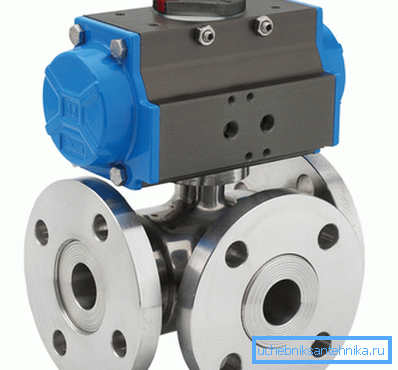

Zastosowanie napędów pozwoliło nam zautomatyzować działanie urządzeń lub zdalnie je kontrolować, na przykład zawór kulowy z siłownikiem pneumatycznym jest używany w przemysłowych rurociągach do kontroli przepływu cieczy i gazów w potencjalnie niebezpiecznych gałęziach przemysłu. Jest również stosowany tam, gdzie nie zaleca się stosowania silników elektrycznych.

Należy zauważyć, że pneumatyczny siłownik hydrauliczny zaworu kulowego zapewnia duży moment obrotowy z niewielkimi wymiarami samego napędu, a to zyskało popularność w produkcji. Jednak w celach domowych te urządzenia nie mają zastosowania.

Z drugiej strony, zawory kulowe odcinające napędzane serwomechanizmem znalazły szerokie zastosowanie w systemach ochrony obudowy przed zalaniem. Ponadto stosowany jest w systemach klimatyzacyjnych, gdzie w zależności od temperatury automatycznie blokuje lub otwiera przepływ chłodziwa.

Zwróć uwagę! W sprzedaży są zawory z serwonapędami, zaprojektowane dla różnych napięć - od 12 do 220 V. Parametr ten należy zwrócić uwagę przy zakupie produktu.

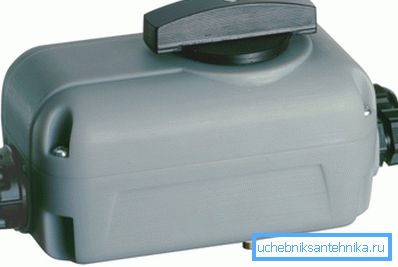

Urządzenie Servo

Sterowanie serwomechanizmem składa się tylko z dwóch elementów:

• Silnik elektryczny;
• Reduktor biegów, który o przekręcenie o 90 stopni otwiera i zamyka dopływ wody.

Napęd kulowy otwiera się i zamyka, gdy zmienia się kierunek obrotów silnika. W związku z tym urządzenie serwo jest dość proste.

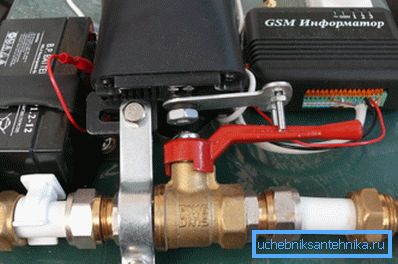

Wskazówka! Możesz samodzielnie wykonać elektryczny napęd zaworu kulowego. Do tych celów silnik z tylnej wycieraczki VAZ-2109, który robi obrót tylko 100 stopni (z uwzględnieniem luzu dźwigni, okazuje się tylko 90 stopni).

Z reguły silnik elektryczny znajduje się w hermetycznej obudowie, oddzielonej od samego zaworu szeregiem uszczelek. Dlatego urządzenie jest bezpieczne.

W przypadku mechanizmu znajduje się przycisk lub dźwignia, która pozwala sterować dźwigiem własnymi rękami, na przykład, jeśli elektryczność jest wyłączona. Ponadto siłowniki elektryczne mają wewnętrzny pomocniczy mikroprzełącznik, który pozwala kontrolować pracę pompy, kotła lub innego sprzętu związanego z zaopatrzeniem w wodę.

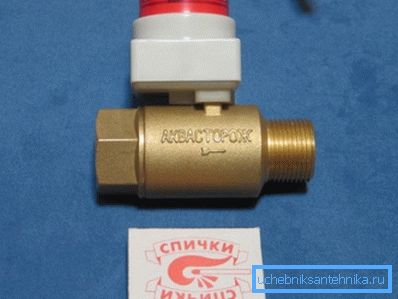

Obecnie na rynku istnieje szeroka gama produktów, o których mowa, zarówno od producentów zagranicznych, jak i krajowych. Co więcej, te ostatnie nie są gorsze od jakości, ale jednocześnie cena dla nich jest niższa.

Aplikacja

Przede wszystkim należy stwierdzić, że napęd elektryczny zmienia tylko położenie mechanizmu blokującego. To samo urządzenie jest sterowane przez termostaty, termostaty lub inne urządzenia, które wysyłają prąd elektryczny do silnika elektrycznego mechanizmu.

Jako przykład rozważ działanie tego urządzenia w systemie ochrony przed zalaniem, które może być wykorzystane zarówno do zaopatrzenia w wodę, jak i do ogrzewania.

Tak więc, oprócz zaworów, obejmuje:

• Czujniki nieszczelności.
• Kontroler.

Podobny system działa w następujący sposób:

• Czujniki znajdują się w miejscach, w których istnieje największe prawdopodobieństwo akumulacji wody w przypadku powodzi.. Zasada działania tego urządzenia polega na tym, że woda zamyka dwa styki, w wyniku czego do sterownika wysyłany jest impuls.
• Sterownik po otrzymaniu sygnału z czujnika wysyła prąd elektryczny do silnika elektrycznego.
• Elektryczny siłownik z kolei zamyka zawór i tym samym blokuje dopływ wody. Następnie można włączyć zasilanie wodą, naciskając przycisk na obudowie napędu.

Zgodnie z tą zasadą, inne systemy pracują z wykorzystaniem zaworów z napędem.

Zwróć uwagę! Żuraw z napędem w systemach zabezpieczających przed zalaniem, powstaje po zamknięciu zaworów odcinających, blokujących wodę przed wejściem do domu lub mieszkania. Używanie urządzenia zamiast zaworów mechanicznych jest zabronione.

Tutaj, być może, wszystkie główne cechy zaworów z napędem.

Wniosek

Napędy do zaworów kulowych umożliwiają nie tylko zdalne sterowanie nimi, ale również ich stosowanie w automatycznych systemach kontroli przepływu. W szczególności bardzo popularne stały się systemy ochrony mieszkań przed powodzią. Dlatego można je nazwać obiecującym wynalazkiem (patrz także artykuł Zawór grzejnikowy - wszystko, co musisz wiedzieć o tym zaworze i zaworach sterujących).

Z filmu w tym artykule możesz uzyskać dodatkowe informacje na temat wyznaczonego tematu.
