Zawór kulowy z kołnierzem i sprzęgłem - charakterystyka i

Podczas naprawy lub wymiany instalacji hydraulicznych lub grzewczych istnieje potrzeba zakupu i instalacji zaworów i kranów. Łatwość użytkowania urządzenia w przyszłości zależy w dużej mierze od jego jakości i prawidłowego wyboru, ponadto ryzyko wystąpienia sytuacji awaryjnej będzie minimalne. Aby nie wydawać dodatkowych pieniędzy, kupując zawór kulowy KShTsF lub sprzęgło, musisz najpierw zrozumieć ich projekt.

Każde urządzenie sanitarne ma swoje własne funkcje, które należy uwzględnić przy wyborze. Pomożemy Ci ustalić, które z nich lepiej będzie używać zaworów kulowych w twoim przypadku.

Kołnierzowy zawór kulowy

Urządzenie jest zaprojektowane do blokowania przepływu wody, powietrza, pary, oleju. Element blokujący ma kształt kuli, która ma poziomy otwór przelotowy dla przejścia substancji. Podczas obracania się na osi pionowej kuli, przejście otwiera się lub zamyka.

Kołnierzowe zawory kulowe są stosowane w temperaturze przepływu lub medium powyżej 100 ° C i przy ciśnieniu przekraczającym 16 barów. Zazwyczaj urządzenia są instalowane, gdy zawory sprzęgające nie są w stanie poradzić sobie z ich pracą z powodu parametrów wysokiej temperatury lub ciśnienia.

Wskazówka: zawór musi być zawsze obrócony podczas zamykania lub otwierania, aż się zatrzyma, w przeciwnym razie w samym produkcie pojawią się osady, które złamią jego szczelność, w wyniku czego sprzęt będzie musiał zostać naprawiony lub wymieniony.

Zawór jest zaprojektowany z pierścieniem uszczelniającym z otworem w środku, zawór uznaje się za otwarty, gdy pokrywa się z kierunkiem przepływu. W przeciwnym razie, gdy zawór jest zainstalowany prostopadle do ścian rurociągu, urządzenie uznaje się za zamknięte.

Klasyfikacja

Wybierz trzy parametry:

Wskazówka: wybierając produkt, zwracaj większą uwagę na jakość jego szczegółów, będzie to gwarancja jego efektywnej i długiej pracy. Dowiedz się również, dla jakiego medium to urządzenie jest przeznaczone i dla jakiej temperatury.

Zgromadzenie

Konieczne jest stosowanie kołnierzy, które mogą wytrzymać ciśnienie w sieci. Ważne jest również, aby były umieszczone i zamocowane tak płynnie, jak to tylko możliwe.

Wskazówka: wolno montować dodatkowe wsporniki na zaworze, jeśli ma on napędy elektryczne.

Po zakończeniu prac instalacyjnych należy ponownie sprawdzić wszystko ponownie. Na przykład, aby wióry i zadrapania nie pojawiały się w otworach przelotowych, powinny być chronione. Zalecamy usunięcie opakowania produkcyjnego przed instalacją.

Charakterystyka sprzętu

Zaznacz pozytywne charakterystyki techniczne typu kołnierza zaworu kulowego:

• długi czas użytkowania;
• zapewnia wysoki stopień nakładania się przeplotu;
• ma małe wymiary całkowite;
• niezawodna i prosta konstrukcja;
• tworzy mały opór hydrauliczny w systemie;
• można zamontować w dowolnej pozycji roboczej;
• konserwacja jest opcjonalna;
• otwieranie i zamykanie zaworu nie powoduje trudności;
• jeśli dźwig ma składane ciało, można je naprawić własnymi rękami;
• sterowanie ręczne może szybko wyłączyć przepływ płynu.

Wady wyróżniają się:

• duża waga;
• wysoka cena;
• potrzeba używania długich uchwytów do ręcznego sterowania.

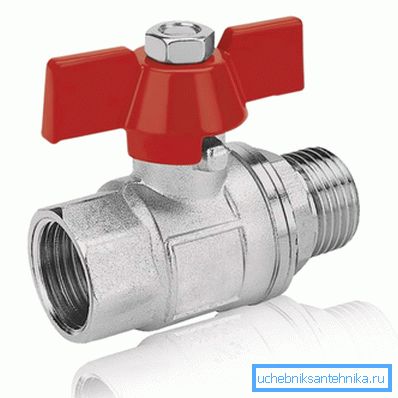

Cechy konstrukcji zaworu sprzęgającego

1. Produkty są szeroko stosowane w przemyśle.
2. Konstrukcja wytrzymuje ciśnienie do 16 atm i temperaturę czynnika roboczego do 120 ° C.
3. Najlepszym materiałem do takich żurawi jest mosiądz. Tworzy się nie tylko ciało, ale także piłkę.
4. Stopy i stal chromowana są również często stosowane w celu zapobiegania rdzewieniu.
5. Aby zmniejszyć opór przepływu, wersja sprzęgająca żurawia jest zaprojektowana pod warunkiem, że jego średnica wewnętrzna pokrywa się ze średnicą przejścia rurociągu.
6. Ponieważ trzpień zaworu nie dotyka obudowy, przylega do swojej reguły. Gwarantują to uszczelki z tworzywa fluoroplastycznego, które wytrzymują wysoką temperaturę czynnika roboczego i wysokie ciśnienie.

Jak wybrać

1. Przed pójściem do sklepu zmierzyć przekrój rurociągu, wymiary wewnętrzne zaworu kulowego muszą się z nim pokrywać.
2. Zapisz etykietę starego kranu lub zabierz ją ze sobą.. Skonsultuj się z konsultantem w sklepie, aby uzyskać dodatkowe szczegóły dotyczące sprzętu.
3. Wizualnie ocenić jakość produktu, na przykład, czy ma znak towarowy i szczegółowe etykietowanie. Sprawdź, czy istnieje certyfikat jakości dla produktów i instrukcji producenta.
4. Dodatkowo sprawdź, czy w głównej instrukcji znajduje się tłumaczenie na język rosyjski, które wskazuje na licencjonowaną sprzedaż importowanych towarów.

Ważne: jeśli nie jest jasne, w jaki sposób produkt trafił na ladę, pojawi się niezręczne tłumaczenie, rozbieżności w logotypie i inskrypcjach lub nie tylko data produkcji, ale także kraj produkcji, wtedy jakość takiego produktu jest bardzo wątpliwa.

1. Należy pamiętać, że powierzchnia żurawia nie powinna być rozdrobniona i popękana, powłoka ochronna, przepływy, nierówności, opóźnienie lakieru na pokrętle. Jakość produktu ma taką samą grubość powłoki i symetryczne części.

1. Za pomocą magnesu sprawdź, z jakiego metalu wykonany jest zawór kulowy. Idealnie - z mosiądzu, z fałszywej - stali. Dodatkowo, powierzchnia lustrzanego odbicia piłki potwierdza również, że trzymasz towary niskiej jakości.
2. Korpus musi być wykonany z mosiądzu, z wyjątkiem chromowanych kranów. Fałszerstwo wykonane jest z siluminu lub ocynkowane. Kolor metalu wewnątrz produktu powinien być jasnożółty, powłoka nie powinna być zarysowana.

Wskazówka: Pamiętaj o prostej rzeczy - produkt wysokiej jakości nie może być tani.

Wniosek

Teraz masz pojęcie o kołnierzu i sprzężonych zaworach kulowych, o ile są potrzebne i gdzie są używane. Po zapoznaniu się z danymi dotyczącymi wydajności, będziesz mógł świadomie podejść do wyboru niezbędnego produktu.

Film wideo w tym artykule będzie okazją do znalezienia dodatkowych informacji na powyższy temat.
