Zawór kulowy ze stali nierdzewnej - rodzaje i cechy

Zawór kulowy ze stali nierdzewnej jest stosowany w rurociągach jako zawór odcinający, który całkowicie blokuje przepływ czynnika roboczego. W tym artykule rozważymy cechy tego urządzenia i jego zakres.

Informacje ogólne

Tak więc zawór kulowy jest rodzajem złączek rurowych, których element blokujący jest wykonany w kształcie kuli, stąd jego nazwa. Trzeba powiedzieć, że taka konstrukcja znana jest ludzkości od ponad stu lat.

Na początku to urządzenie nie było duże zapotrzebowanie, ale wraz z pojawieniem się różnych nowoczesnych materiałów, w tym stali nierdzewnej, stało się powszechne. Główną zaletą tych zaworów jest prostota konstrukcji, a co za tym idzie niezawodność i trwałość.

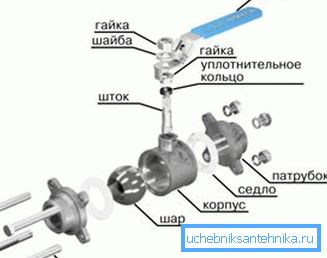

Urządzenie i funkcje

Jak wszystkie inne zawory, zawór kulowy ze stali nierdzewnej składa się z dwóch głównych elementów:

W zaworach domowych z reguły średnica otworu jest równa średnicy wewnętrznej rury. Dlatego nazywa się pełny otwór.

Najczęściej tego typu zawory stosowane są w następujących rodzajach rurociągów:

• Fajki wodne;
• Gazociągi;
• Przewody ciepłownicze.

Funkcje specjalne

Przede wszystkim należy stwierdzić, że zawór kulowy ze stali nierdzewnej nie jest przeznaczony do pracy jako zawór dławiący lub regulacyjny. Powinien być używany ściśle zgodnie z jego przeznaczeniem, tj. dla pełnego nakładania lub otwierania przepływu.

Otwieranie prętów zbrojeniowych wykonuje się obracając uchwyt w kierunku przeciwnym do ruchu wskazówek zegara o 90 stopni, tj. aż się zatrzyma. Dla ułatwienia użytkowania, konstrukcja ma dźwignię suwaka ogranicznika.

Zalety

Wśród zalet rozważanych zaworów są następujące punkty:

• Mały rozmiar;
• Prostota projektu;
• Wygodna kontrola własnymi rękami;
• Brak stref stojących;
• Proste instrukcje instalacji;
• Wysoka szczelność;
• Niezawodność i trwałość;
• Niska cena, ze względu na prostotę projektu.

Z tych powodów zawór ten znajduje się w prawie każdym mieszkaniu i każdym domu.

Wady

Oprócz pozytywnych aspektów, produkt ten ma pewne wady, które są wymienione poniżej:

• Nie ma możliwości regulacji przepływu. Jeśli użyjesz urządzenia do tych celów, szybko rozprężysz się.
• Możliwość stosowania tylko w systemach o niskim ciśnieniu - dla gazociągów nie większych niż 10 barów i dla rur wodnych o ciśnieniu nie większym niż 16 bar.
• Ograniczony zakres rozmiarów - im większa średnica rur, tym trudniej znaleźć dla nich odpowiednie urządzenie.

Wskazówka! Plastikowe zawory kulowe można stosować w połączeniu z plastikowym rurociągiem, ich koszt jest niższy niż w przypadku stali nierdzewnej, a wytrzymałość i niezawodność są wysokie.

Gatunek

Klasyfikacja rozpatrywanego zaworu odbywa się według kilku kryteriów:

Szczególnie istotną kwestią jest metoda instalacji i rodzaj konstrukcji obudowy, ponieważ obszar zastosowania zależy od tego, dlatego poniżej przyjrzymy się bliżej cechom tych urządzeń.

Sprzężenie

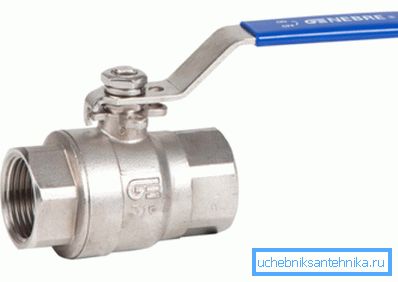

Zawór kulowy ze stali nierdzewnej ma gwint wewnętrzny po obu stronach. Z reguły takie okucia są stosowane do rur wodociągowych.

Zgodnie z metodą kontroli, urządzenia te są trzech rodzajów:

• Dźwignia;
• Napędzany elektrycznie;
• Skrzynia biegów.

Jeśli średnica nominalna nie przekracza DN125, urządzenie sterowane jest za pomocą dźwigni. Jeśli średnica jest większa, optymalnym rozwiązaniem jest kontrola biegów. Napęd elektryczny stosowany jest tam, gdzie używana jest regulacja dwupozycyjna lub trudno jest uzyskać dostęp do zaworów odcinających.

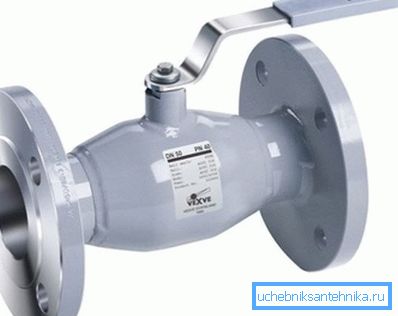

Kołnierzowe

Kołnierz zaworu kulowego ze stali nierdzewnej znalazł swoje zastosowanie w przemyśle naftowym i gazowym. Są używane w rurociągach transportujących gaz, olej i inne chemikalia.

Jak łatwo się domyślić z nazwy, zawór kołnierzowy ze stali jest montowany za pomocą kołnierzy po obu stronach.

Główne zalety tego urządzenia to:

• Niski koszt;
• Długa żywotność;
• Możliwość zastosowania do zawiesin, lepkich i zanieczyszczonych mediów, szlamu itp.

Oczywiście zawór kulowy z kołnierzem ze stali można stosować tylko wtedy, gdy rury są również wyposażone w odpowiednie kołnierze.

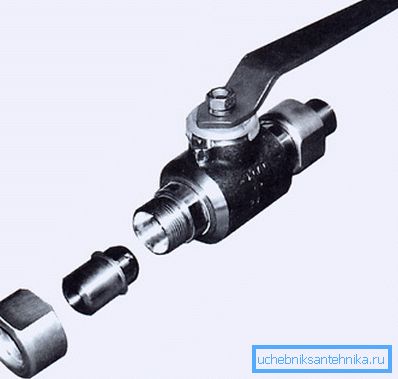

Okucie

Od muftovyh różnią się przede wszystkim tym, że mają zewnętrzny wątek. Najczęściej stosowany w przemyśle petrochemicznym. Urządzenie jest połączone z rurami za pomocą nakrętek kołpakowych.

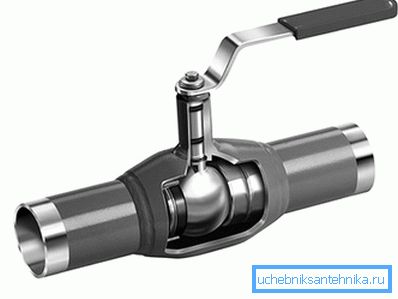

Spawane

Ze wszystkich powyższych produktów zawór ten wyróżnia się tym, że są montowane przez spawanie. Najczęściej używany jest w scentralizowanych systemach zaopatrzenia w ciepło. Główną zaletą tego projektu jest całkowita szczelność połączenia. (Zobacz także artykuł Hermetyczne dla rur: funkcje.)

Wskazówka! Urządzenia o małej średnicy mogą być wykorzystywane do celów domowych jako odpływ. Na przykład możesz użyć tego kranu do beczki ze stali nierdzewnej.

Wniosek

Dźwigi ze stali nierdzewnej są szeroko stosowane w różnych zastosowaniach. Wynika to z ich prostoty, niezawodności i dużego wyboru konstrukcji kadłuba.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
