Zawór odcinający grzejnik - szczegółowa funkcja i instalacja

Instalacja baterii nie polega jedynie na zamocowaniu grzejnika na ścianie i podłączeniu do niego rur zasilających i powrotnych. Konieczne jest również zainstalowanie niezbędnych zaworów, w szczególności zaworów, a termostat nie będzie zbędny.

Zwiększy to elastyczność systemu grzewczego.

Dlaczego potrzebujesz zaworów podczas instalowania baterii

Ogólnie rzecz biorąc, ta kategoria urządzeń powinna obejmować nie tylko żurawie różnych typów, ale także różne przepustnice, zawory. Zawory do grzejników zawierają również wtyki, które są zainstalowane na otworach z boku baterii.

Podczas instalacji baterii zaleca się użycie:

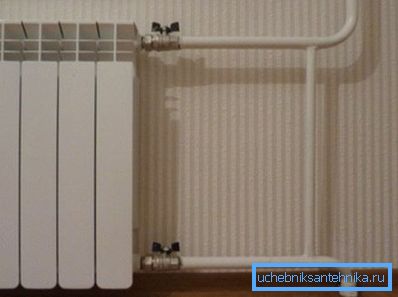

• kilka zaworów kulowych - są one przydatne w celu szybkiego zatrzymania przepływu chłodziwa do akumulatora. W tym celu ustawiono by-pass, a zawory są zainstalowane na rurze zasilającej i powrotnej;

• Gdy grzejnik jest podłączony do systemu, można użyć specjalnego kranu, w którym można szybko przepłukać wodę.

Z regulatora będzie użyteczny automatyczny termostat, który pozwoli na zmianę wymiany ciepła każdej baterii osobno. Dzięki temu można zaoszczędzić na ogrzewaniu, aw domu będzie wygodniej.

Zwróć uwagę! Termostat jest podłączony do samego grzejnika, za nim zawór odcinający, a następnie rura obejściowa. Tylko przy takiej sekwencji system będzie działał normalnie.

Szczegółowa charakterystyka zaworów

Normalne działanie systemu ogrzewania zależy w dużej mierze od prawidłowego doboru rodzaju żurawia do określonego zadania. Dlatego warto rozważyć bardziej szczegółowo rodzaje zaworów i ich zakres.

Zawory kulowe

Zawór kulowy do grzejnika nazywa się tak, ponieważ jego część blokująca ma kształt kuli z otworem w środku. Zasada jego działania polega na tym, że jeden obrót uchwytu blokuje dopływ wody przez rurę.

Jest to bardzo przydatne, na przykład, gdy bateria rzuca się, aby wyłączyć dopływ wody prawie natychmiast, jeśli urządzenie śrubowe zostało użyte w tym samym celu, musiałbyś spędzić dużo więcej czasu.

Oprócz piłki można znaleźć analogi ze stożkową lub cylindryczną częścią blokującą dostępną na rynku (używano ich w rosyjskich samowarach). Ale pod względem wydajności piłka jest poza konkursem. Stożek, na przykład, charakteryzuje się zwiększonym zużyciem.

Jeśli chodzi o wybór zaworu kulowego, należy wziąć pod uwagę jego wymiary i rodzaj metalu, z którego jest wykonany (konieczne jest, aby wraz z metalem grzejnika nie tworzył on pary galwanicznej).

Należy również zwrócić uwagę na rozmiar otworu w części blokującej:

• pełny otwór - w nich średnica otworu dokładnie odpowiada wewnętrznej średnicy samej rury. Z tego powodu po instalacji w stanie otwartym nie zmniejsza ilości wody wchodzącej do baterii;

• standardowy - w nich średnica otworu jest około 20% mniejsza niż wewnętrzna średnica rury. Korzystając z tego modelu uzyskujemy redukcję wymiany ciepła z grzejnika o 10-15%;
• nie pełny otwór - ze względu na mały otwór w kuli natężenie przepływu cieczy zmniejsza się o około połowę.

Zwróć uwagę! Biorąc to pod uwagę, do instalacji przed akumulatorem należy stosować wyłącznie urządzenia zamykające z pełnym przelotem.

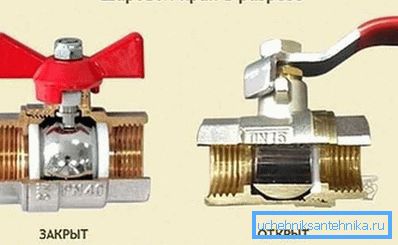

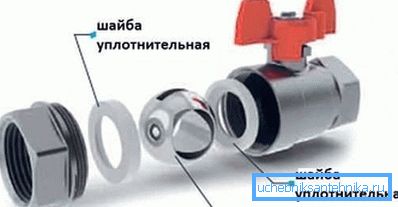

Jeśli chodzi o to, jak wygląda urządzenie zaworu odcinającego dla grzejnika, metalowa kulka i uszczelka będą widoczne w sekcji, co zapewnia szczelność w stanie zamkniętym. Stosunkowo niedawno na rynku pojawiły się polimerowe zawory odcinające, nadające się do instalacji na każdym grzejniku, niezależnie od tego, z jakiego materiału jest wykonany.

Zwróć uwagę! Modele z obudową z tworzywa sztucznego o wytrzymałości nieco gorszej od metalu. Ale grubość więcej, należy wziąć pod uwagę przy wyborze.

Bardziej tradycyjne można uznać za metalowe krany. Zwykle używa się mosiądzu lub jego stopów, więc nie powinno być problemów z połączeniem metali.

Ma tylko 2 stanowiska robocze, dlatego należy do klasy "zawory odcinające". W sprzedaży można znaleźć zawory trójdrożne, można je również stosować przy podłączaniu grzejników. Różnica polega na tym, że pozycja robocza 3 i przepływ wody mogą być skierowane w jednym z dwóch kierunków.

Cena takich urządzeń jest niska, a biorąc pod uwagę elastyczność systemu ogrzewania, dodatkowe koszty są uzasadnione.

Zawór odcinający

Ta kategoria urządzeń może być używana do łączenia grzejników (w 2-rurowym systemie grzewczym). Dzięki ich konstrukcji zawory, takie jak zawory kulowe, pozwalają szybko zablokować przepływ wody do akumulatora i nie trzeba przerywać działania instalacji grzewczej. Mogą one również służyć do wygodnego odprowadzania wody z grzejnika lub napełniania jej płynem.

Zwróć uwagę! Prosty zawór odcinający chłodnicy w konfiguracji podstawowej nie przewiduje instalacji zaworu spustowego. Ale przydatny dodatek można zawsze kupić osobno.

Jeśli chodzi o celowość zakupu, z technicznego punktu widzenia nie ma żadnej różnicy, aby umieścić zawór kulowy na rurze powrotnej lub wybrać zawór odcinający. Jeśli rura zasilająca jest co najmniej prostym termostatem, obie opcje działają w ten sam sposób.

Ale różnice w konstrukcji zaworu kulowego i zaworu odcinającego nadal istnieją. Pierwszy może być tylko w położeniu otwartym / zamkniętym, ale zawór sześciokątny może regulować przepływ płynu chłodzącego.

Istotne różnice występują w wyglądzie. Zawory kulowe są wytwarzane z wyraźnie widocznym czerwonym "motylkiem", ale zawór odcinający chłodnicy wygląda znacznie lepiej.

Nie ma zaworu do obracania, dzięki czemu nie będzie się wyróżniać od rur i samego akumulatora. Jego koszt jest wyższy niż w przypadku zaworu kulowego, ale biorąc pod uwagę, że system grzewczy nie jest produkowany przez 1 rok, można go również wydać.

Zawór spustowy, który służy do odprowadzania wody z chłodnicy, jest zainstalowany na zaworze odcinającym. Podczas obracania za pomocą specjalnego uchwytu, dopływ wody do chłodnicy jest zablokowany.

Instalacja kurka

Cały proces trwa zaledwie kilka minut, możesz wykonać całą pracę własnymi rękami, bez pomocy specjalistów. Konieczne jest, aby nie spieszyć się, na przykład, niewielkie odchylenie, gdy instalacja zaworu na rurze może spowodować poważny wyciek podczas sezonu grzewczego.

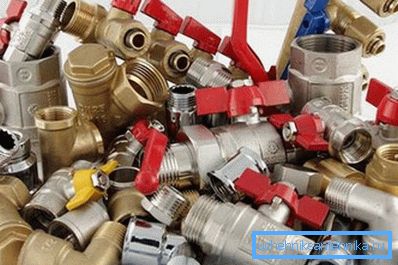

Producenci produkują zawory z kilkoma rodzajami połączeń. W sprzedaży można znaleźć dźwigi do złącza spawanego, kołnierza, muftovy. Nieodłączalny typ połączenia nie może być zalecany ze względu na trudności z przyszłymi naprawami, typ złącza kołnierzowego jest stosowany tylko w przedsiębiorstwach przemysłowych, a w życiu codziennym preferowane są odłączalne złącza.

Najczęściej używane dźwigi z nakrętką kołpakową lub amerykańską, szczelność jest zapewniona wysoka, a pracochłonność jest minimalna.

W tym przypadku na etapie przygotowawczym należy poświęcić więcej uwagi:

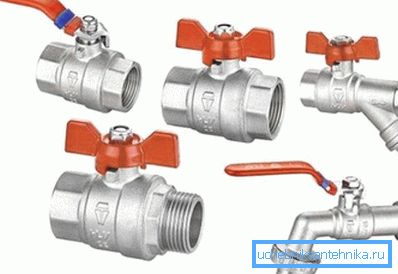

• musisz zdecydować o rodzaju wątku. Dźwigi mogą być albo sprzęgane, albo z gwintem zewnętrznym lub połączone, musisz wybrać w zależności od rodzaju gwintu na rurze;
• typ pióra również odgrywa rolę. Jeśli rura zbliża się do ściany, wystarczy wybrać wersję z motylem, a długi uchwyt po prostu oprze się o ścianę.

Instrukcje instalacji składają się z kilku czynności:

• wybiera lokalizację instalacji dźwigu;
• sprawdził postęp dźwigni;

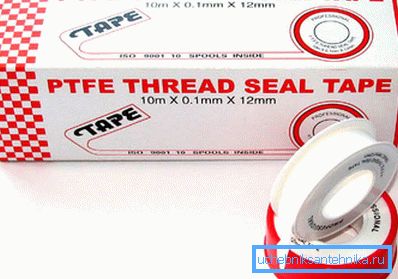

• następnie jest połączenie gwintowane. Obowiązkowe jest użycie chwytaka dla dodatkowej szczelności złącza;

Zwróć uwagę! Na rurze poziomej dopuszczalne jest odchylenie klocka od pionu o 45 °. Tak więc złącze nie może być przykręcone do końca, ale nieco obróć kurek w bok, aby wygodniej było go używać.

• Ostatnim krokiem jest sprawdzenie połączenia pod kątem wycieków.

Podsumowując

Pomimo tego, że grzejnik jest w zasadzie samowystarczalnym obiektem, niepożądane jest zapominanie o zaworach i złączkach. Zastosowanie prostych zaworów kulowych i zaworów sprawi, że praca systemu grzewczego stanie się bardziej elastyczna i zapewni komfort w domu przez cały sezon grzewczy.

Wideo w tym artykule pokazuje proces instalacji zaworu kulowego.
