Zawór pasaŝerski - master przepływu

Co minutę i codziennie ogromne ilości różnych substancji - wody i produktów naftowych, olejów i gazów poruszają się wzdłuż rurociągu. Jednym z elementów zaworów odpowiedzialnych za ruch strumieni ruchu jest zawór kulowy.

Jego funkcje obejmują zatrzymywanie i uruchamianie, regulację oraz projektowanie niektórych gatunków i mieszanie transportowanych mediów.

Najważniejsze w przypadku dźwigu

Zawór regulacyjny przez kanał przeznaczony jest do zaparć i uruchomienia medium oraz regulacji natężenia przepływu. Zawór kulowy wyróżnia się szeregiem przejść z minimalnymi stratami hydraulicznymi, które uzyskuje się dzięki zaworowi kulowemu. Jest to ta forma urządzenia blokującego używanego w gazociągach.

Istnieje wiele zalet, które są:

• w prostej strukturze zespołu zbrojenia;
• wysoki stopień szczelności;
• odporność na agresywne media;
• proste zarządzanie;
• zwartość;
• wyraźnie ograniczony promień skrętu uchwytu;
• możliwości mieszania wielu strumieni;
• uniwersalna przepustowość - od płynów do mediów lepkich, a także media z zanieczyszczeniami (szlam, miazga).

Do zaworów kulowych stosuje się głównie mosiądz, stal, żeliwo, polipropylen, polietylen, ceramikę i aluminium. Gniazda wykonane są z grafitu, plastiku, gumy i różnych metali.

Konstrukcja zaworu kulowego

Zawór kulowy przez przejście jest wzmocnieniem z obrotowym mechanizmem zatrzymującym ćwiartkę. Jego głównym zadaniem jest całkowite otwarcie lub nakładanie się, ale nie regulowanie natężenia ruchu. W przypadku niepełnego otwarcia zaparć w rurach wysokociśnieniowych może dojść do turbulencji, która stopniowo prowadzi do utraty szczelności.

Zasada działania zespołu blokującego jest prosta - obrót uchwytu w kierunku przeciwnym do ruchu wskazówek zegara o 90 ° oznacza, że ​​zawór jest całkowicie otwarty, gdy dźwignia jest równoległa do rury i zamknięta - w położeniu prostopadłym do niego.

Zespół zbrojenia to:

• sferyczny zamek mający otwór przelotowy;
• 2 siodła trzymające kulę;
• wrzeciono;
• obudowa, w której znajdują się powyższe elementy;
• uchwyt sterujący łączący się z wrzecionem.

Korpus żurawia może być monolityczny lub składany. Rozproszona konstrukcja nie nadaje się do konserwacji i napraw, więc jego cena jest niska. Opcję składania można naprawić, dzięki czemu można ją obsługiwać przez bardzo długi czas.

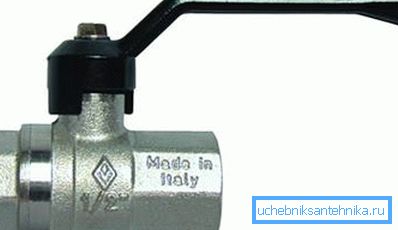

Mała średnica dziury w zaparcie kulki nie wymaga wiele wysiłku, aby go kontrolować. Duże średnice apertury mogą wymagać użycia dłuższej dźwigni lub automatycznego napędu.

Zwróć uwagę! Długa rączka nie zawsze jest odpowiednia, zwłaszcza jeśli dźwig jest zainstalowany w ciasnych warunkach. Inne rury mogą przeszkadzać w jego obracaniu, może to być wyjście z napędu elektrycznego na dźwigu.

Kule aplikacji

Zawory kulowe są dziś niezbędne w przemyśle chemicznym, naftowym i gazowym, w instalacjach użyteczności publicznej, dostarczając domy z gazem i ciepłem. W mieszkaniach takie urządzenia są umieszczane na rurach zasilających urządzenia.

Używanie węzłów odbywa się ściśle według ich klasy szczelności.

Kolejność tego procesu reguluje GOST 24856-81, zgodnie z którym korpus żurawia ma określony kolor zgodny z jego zastosowaniem:

• ruch wody jest oznaczony kolorem niebieskim;
• żółcień gazowa;
• ropa naftowa i produkty naftowe - czarny.

Klasyfikacja urządzeń blokujących

Zgodnie z metodą podłączenia do rurociągu, urządzenia blokujące kulki mają następujące typy:

• kołnierz - są składane i odlewane, wytrzymują wysokie ciśnienie i dlatego są mile widziane na autostradach o przekroju ponad 46 mm od przemysłu gazowego i rafinerii ropy naftowej;

• sprzężenie - z powodzeniem stosowany w rurociągach o przekroju do 45 mm, w komunalnych systemach grzewczych, gazowych i wodnych;
• dusić - najczęściej wykorzystywany w przemyśle spożywczym i chemicznym, główną zaletą jest możliwość naprawy i ponownego montażu / demontażu;
• spawane - są charakterystyczne dla zastosowania w budownictwie, zainstalowane jednorazowo, cena jest stosunkowo niska;

• połączone - Możliwości montażu są możliwe, można je kontrolować, będąc głęboko w ziemi, dzięki wysuniętej osi zaworu.

W kierunku przepływu ruchu i liczby połączeń:

• punkty kontrolne - wlot / wylot znajdują się na tej samej osi, zamontowane na poziomych odcinkach rur o różnych średnicach;
• kątowa - oś otworów jest prostopadła do siebie, głównie w punktach podłączenia do urządzeń gospodarstwa domowego, na przykład do baterii;

• trójdrożny (miksery);
• wieloprzebiegowy.

W zależności od udziału w przepustowości:

• pełny otwór - do 100%;
• standard - do 50%;
• Nie pełny przepływ 70-80%.

Średnica otworu w bramie zaworu kulowego o pełnym otwarciu pokrywa się z wewnętrzną średnicą rurociągu, a zatem opór hydrauliczny jest zminimalizowany, podobnie jak spadek ciśnienia. Takie łączniki są dobrze dostosowane do cieczy.

Natomiast otwór w kuli zespołu niepełno-przepustowego jest mniejszy i może mieć kształt stożkowy (jeden lub dwa symetryczne przejścia), a zatem występuje większy opór hydrauliczny. Mała średnica "ułatwia" takie dźwigi, są one trwałe, ponieważ pozwalają na małe przepływy i obciążenie na kulce zmniejsza się, korzystnie różnią się ceną.

Ogólne zasady instalacji

Nie należy przypominać, że termin operacyjny i jakość pracy zależą od właściwej instalacji zespołu wzmacniającego.

Ogólne instrukcje dotyczące instalacji obejmują:

1. Ostateczny wybór miejsca instalacji i zapewnienie bezpłatnego dostępu do niego w celu instalacji i naprawy w przyszłości.
2. Konieczność sprawdzenia zgodności parametrów takich jak średnica zaworu i rury, pojemność zaworu i jego zgodność z warunkami pracy (rodzaj medium, maksymalne ciśnienie w rurociągu i temperatura).

1. Aby poznać kierunek transportowanego przepływu, który jest dodatkowo pokazany przez strzałki wlotu / wylotu na korpusie urządzenia.
2. Dopasowana lokalizacja i typ nici.
3. Zastosowanie taśmy uszczelniającej w elementach gwintowanych, które należy owinąć pewnym wysiłkiem, aby zagwarantować szczelność.

Zwróć uwagę! Aby poprawnie zwijać taśmę FUM własnymi rękami, musisz zobaczyć otwarty zewnętrzny gwint od strony punktu mocowania przed sobą. Owiń taśmę w kierunku zgodnym z ruchem wskazówek zegara.

1. W przypadku kołnierza ich konstrukcja na dźwigu i rurze musi być taka sama.

Podsumowując

Zawory odpowiadające właściwościom technicznym rurociągu i medium, przez które będzie przepuszczany, będą działały jakościowo i przez długi czas. Zalety migawki, prosty i jednocześnie idealny kształt, są z powodzeniem stosowane zarówno w sektorze przemysłowym, jak i mieszkaniowym.

Film wideo w tym artykule pokazuje jedną z opcji korzystania z kurka (w tym przykładzie do organizowania nawadniania kroplowego).
