Zawór zwrotny zasilania - przegląd modyfikacji i ich
Zawór zwrotny przeznaczony jest do zapewnienia przepływu płynu tylko w jednym kierunku. To urządzenie jest odpowiednie dla każdej komunikacji i pozwala oszczędzać wodę, ponieważ nie wraca, ale jest opóźnione w systemie. Zastanów się nad głównymi typami struktur, cechami ich instalacji i działania, bardzo ważne jest, aby wybrać odpowiednią opcję dla pewnych warunków.
Rodzaje węzłów montażowych

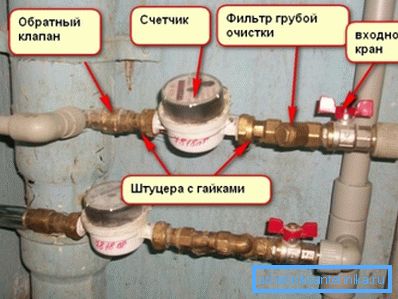

Wielu nie rozumie, dlaczego potrzebny jest zawór zwrotny w systemie zaopatrzenia w wodę, a jego obecność jest obowiązkowa w systemach, w których pobiera się wodę ze studni lub studni. Urządzenie pomaga utrzymać pewne ciśnienie w układzie i zapobiega wyciekaniu wody nawet w przypadku awarii zasilania. Dzięki zaworowi pompa nigdy nie wysycha, co znacznie wydłuża jej żywotność.
Urządzenia różnią się różnymi parametrami, a pierwszym z nich, który należy wziąć pod uwagę, jest rodzaj mocowania, który może być bardzo różny:
| Spawanie lub lutowanie | Tutaj wszystko jest jasne i po nazwie - węzeł jest ustalany przez spawanie do rurociągu, podczas gdy może być z różnych materiałów. Oczywiście praca nie może być wykonana bez sprzętu spawalniczego. |
| Kołnierze | Kołnierz jest systemem, w którym dwa elementy w postaci tarczy są przykręcone wzdłuż promienia. Ta opcja jest najbardziej pożądana w projektach o dużej średnicy ze względu na wygodę i prostotę. |
| Sprzęgła | Sprzęganie stosuje się na rurociągach o małej średnicy i jest węzłem z wewnętrznymi połączeniami gwintowymi. Ta opcja jest najczęstsza w prywatnym budynku. |
| Przyłącze waflowe | Ta opcja jest odpowiednia dla produktów o płaskich kształtach, są one po prostu zaciśnięte pomiędzy dwoma kołnierzami w celu połączenia rur. W tym celu należy użyć śrub o zwiększonej długości, w przeciwnym razie połączenie będzie takie samo jak bez zaworu |
Zwróć uwagę! Konieczne jest wybranie jednego lub innego rodzaju mocowania razem ze specjalistą, który wykona instalację. Wtedy nie można pomylić z opcją montażu i uzyskać pożądany.
Rodzaje projektów
Ustaliliśmy, dlaczego potrzebujemy zaworu zwrotnego do zasilania wodą i jak można go zamontować w systemie, teraz rozważymy główne odmiany stosowane w systemach zaopatrzenia w wodę najczęściej.

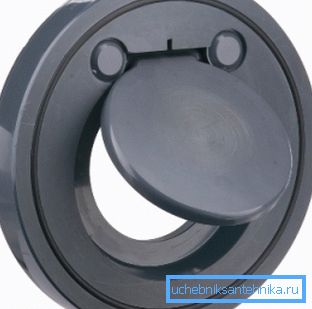

Zawory waflowe
Rozważ główne cechy takich systemów:
- Ich głównymi zaletami są niewielkie rozmiary i dość przystępna cena.. Ta opcja jest najbardziej kompaktowa, co jest szczególnie ważne w miejscach, w których występuje dotkliwy brak przestrzeni.
- Instrukcje montażu są niezwykle proste: element jest po prostu mocowany w module mocującym, najważniejsze jest ustawienie go we właściwej pozycji, aby system otwierał się w kierunku przepływu.
- Głównym urządzeniem roboczym jest dysk ciśnieniowy, który utrzymuje sprężynę o pewnej sztywności.. Pod naciskiem przepływu układ otwiera się, a gdy słabnie, sprężyna zamyka dysk i zapobiega wypływaniu płynu.

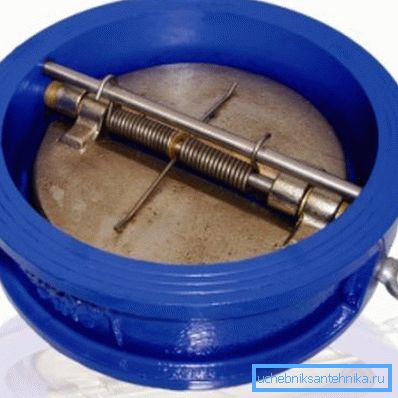

- Systemy, w których istnieje prawdopodobieństwo uderzenia hydraulicznego, wykorzystują mechanizmy dwuskrzydłowe, dzięki czemu uzyskuje się wysoki stopień ochrony. System składa się z dwóch półokręgów, zamocowanych na osi, które są zamknięte w przypadku przepływu wstecznego, w celu złagodzenia wpływów na wiele mechanizmów, przewidziane są jednostki pochłaniające wstrząsy.

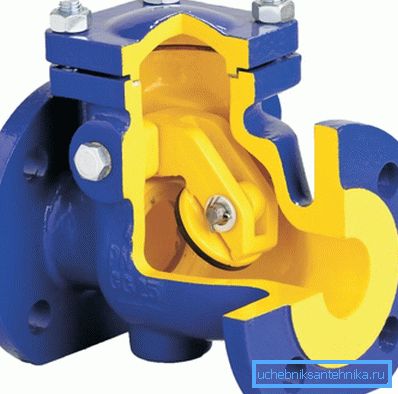

Struktury płatkowe
W takich systemach węzeł blokujący jest realizowany w następujący sposób:
- Głównym elementem jest specjalny zawór suwakowy, którego oś znajduje się nad otworem. Pod naciskiem przepływu klapka podnosi się, a układ wypełnia się.
- Wraz ze spadkiem ciśnienia konstrukcja zapada się, co prowadzi do zwiększonego zużycia, dlatego lepiej wybrać opcję z systemem amortyzującym.
- Główną zaletą takich opcji jest możliwość pracy w rurociągach o dużej średnicy..

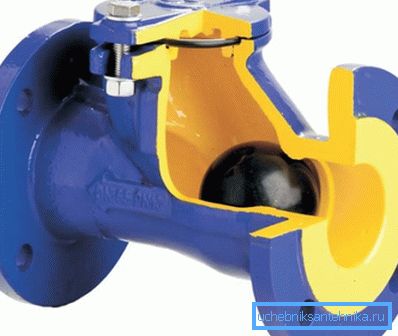

Mechanizmy kulkowe
Ta opcja różni się od innych w następujących kryteriach:
- System jest węzłem, w którym znajduje się piłka., poruszając się w specjalnej pochyłej wnęce.
- Przepływ może podnieść piłkę, poruszając się tylko w jednym kierunku, kiedy się zmienia, piłka spada - i zakrywa wnękę.
Podnieś zawory zwrotne
Ten rodzaj produktu jest często używany i działa w następujący sposób:
- Główny element - zawór podnoszący, poruszający się w górę iw dół. Przy wystarczającym ciśnieniu wody w rurach podnosi się i umożliwia przepływ, a gdy ciśnienie spada, spada do siodła i odcina system.
- Jeśli sam wykonasz instalację, pamiętaj, że zestaw powinien znajdować się na poziomych odcinkach rurociągu, tak aby oś zaworu znajdowała się w ściśle pionowym położeniu.
Zwróć uwagę! Największą zaletą tej opcji jest możliwość naprawy bez usuwania węzła. Oznacza to, że można wymieniać poszczególne części lub czyścić system bez demontażu rurociągu.
- Pamiętaj, że ten gatunek nie toleruje środowisk, w których obecne są cząsteczki mechaniczne i inne zanieczyszczenia..
Wniosek
Zawór zwrotny musi być zawarty w układzie, utrzyma stałe ciśnienie w układzie i wyeliminuje z powrotem wyciek wody. Wideo w tym artykule powie kilka ważnych punktów i wyraźnie je pokaż.
