Zawory kulowe do armatury: jak są zaprojektowane i jaki

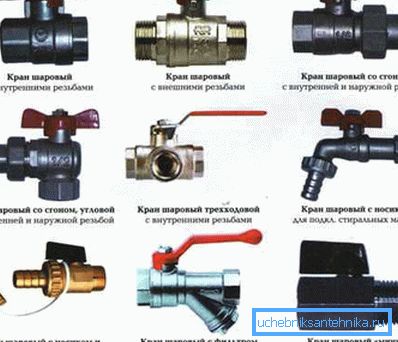

Nie można sobie wyobrazić układu sieci grzewczych i wodociągowych w żadnym budynku bez użycia zaworów odcinających. W chwili obecnej jednym z najnowocześniejszych i najbardziej niezawodnych elementów tnących takich systemów są zawory kulowe wodne. Omówimy wszystkie ich odmiany w naszym artykule.

Zakresy i konstrukcja zaworu kulowego

Zawory kulowe są przeznaczone do całkowitego lub częściowego odcięcia rurociągów doprowadzających wodę.

Najbardziej oczywiste miejsca ich instalacji:

• sekcja węża dopasowującego wężownicę i zbiornik wody zimnej;
• punkt podłączenia mycia drenażowego lub zmywarki;
• węzeł połączeniowy kotła grzewczego;
• odcinek systemu ogrzewania, który łączy się z nim "obejście" - (objazd wzdłuż pompy cyrkulacyjnej);
• punkt odcięcia dopływu wody do całego domu / mieszkania, osobno - do zlewu, wanny, zlewu, prysznica itp.

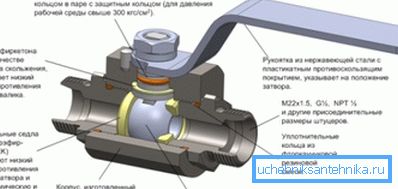

Urządzenie dźwigowe

1. Instrukcja informuje, że mieszający zawór kulowy składa się z korpusu i obrotowego elementu rozprowadzającego.
2. Ta część regulująca, w kształcie kuli, jest wewnątrz pusta. Po przeciwnych stronach znajdują się dziury: dwa z nich znajdują się na jednym końcu, a drugi na drugim.
3. Przez pierwsze dwa otwory w urządzeniu przepływa zimna i gorąca woda. Wewnątrz kulki strumienie są mieszane, a ciepły płyn wpływa do dziobka urządzenia.
4. Czysto blokujące odpowiedniki również używają pustej kulki, ale ma ona tylko jeden otwór na obu końcach.
5. Średnica otworów w okręgu odpowiada wewnętrznemu przekrojowi rur zasilających. Postępując w ten sposób, eksperci nazywają zawory kulowe "pełnym otworem".
6. Kiedy zawór jest "całkowicie otwarty", otwór wody w zamknięciu kuli jest możliwie jak najbardziej otwarty. Podczas obracania dźwignią, co oznacza - i kulą, pod kątem 90 °, przepływ wody jest całkowicie odcięty.

Zalety takich zaworów

Zanim wybierzesz własny zawór kurkowy lub odcinający wodę, rozważ ich zalety.

1. Długi bezproblemowy okres użytkowania, z powodu braku gumowych podkładek.
2. Pełna szczelność - korpus zaworu jest jeden.
3. Łatwa instalacja. Konieczne jest tylko przykręcenie zaworu na rurze wyjściowej i wlotowej.

Zwróć uwagę! Nie jest pożądane umieszczanie zaworów kulowych w systemach, w których woda zawiera dużo śmieci i stałych zanieczyszczeń. Element blokujący w nich ściśle pasuje do wykładzin z PTFE. Uszkodzenie tego złącza spowoduje wyłączenie całego urządzenia.

Materiały produkcyjne

Produkowane obecnie zawory są podzielone na 3 kategorie w zależności od materiału. Przed akwizycją należy wziąć pod uwagę, które zawory kulowe są lepsze dla hydraulika.

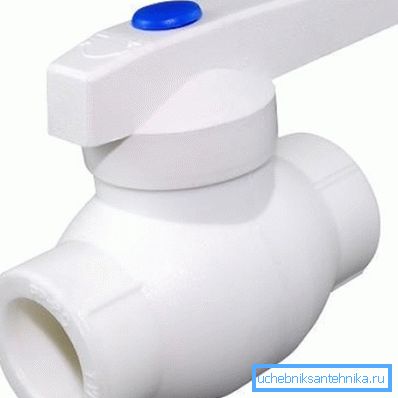

Plastikowe analogi

1. Do produkcji takich produktów używano polipropylenu lub polietylenu o różnych modyfikacjach.
2. Takie surowce mają absolutną odporność na korozję tlenową, elektrochemiczną i chemiczną.
3. Na tej podstawie plastikowe zawory kulowe są często montowane w sieciach przesuwających agresywne płyny chemiczne.

Zwróć uwagę! Istotną wadą materiałów polimerowych jest ich niewystarczająca odporność na wysokie temperatury. W rezultacie plastikowe zawory kulowe nie powinny być stosowane w systemach ciepłej wody, a także w ogrzewaniu.

Urządzenia stalowe

1. Takie kulki odcinające są często stosowane w rurociągach przemysłowych.
2. Ma szczególną wytrzymałość, dlatego jest szeroko stosowany do dostarczania płynów, które są podgrzewane do ekstremalnych temperatur, a nawet pary.
3. Stalowe zawory kulowe są optymalne do stosowania w rurociągach transportujących ciecze pod wysokim ciśnieniem / ciśnieniem.

Oprawy mosiężne

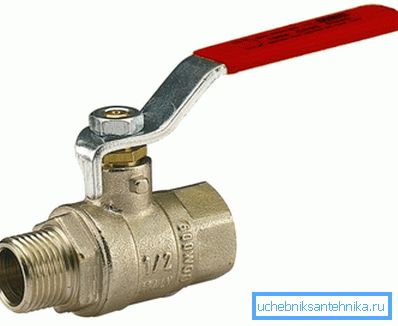

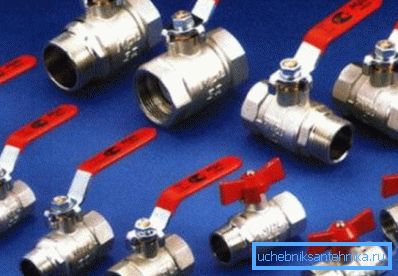

W życiu codziennym najczęściej stosowane są zawory kulowe z mosiądzu.

1. Producenci stosują dwie metody ich wytwarzania: odlewanie w formach lub kucie w prasach mechanicznych.
2. Najbardziej niezawodne i trwałe kute dźwigi. W związku z tym ich cena jest wyższa. Przyczyna lepszej jakości takich produktów: w ich produkcji prawie nie powstają puste przestrzenie powietrzne.
3. Skład mosiądzu obejmuje komponenty, które mają różne potencjały elektrochemiczne. W rezultacie, aby zapobiec korozji chemicznej, krany z niej są powlekane metodą galwaniczną, ze specjalną warstwą ochronną.

Zwróć uwagę! Użycie zaworów kulowych z mosiądzu jest zabronione w systemach rurociągów, w których temperatura wody lub innego przewożonego medium przekracza + 150 °. Nadmiernie nagrzana substancja tworzy mikroskopijne wgłębienia z mosiądzu. Prowadzi to do wzrostu kruchości materiału.

Przydatne rekomendacje

1. Zawór zamontowany w sieci wodociągowej lub grzewczej musi spełniać swoje parametry techniczne.. Najważniejsze cechy to wewnętrzna średnica żurawia i maksymalne ciśnienie hydrauliczne, które może wytrzymać.
2. Wybierając urządzenie, dokładnie je sprawdź.. Na jego ciele nie powinno być żadnych nieregularności, pęknięć, przepływów metalu. Urządzenie musi mieć kompletny zestaw części i komponentów.
3. Przed demontażem zaworu kulowego dokładnie przestudiuj jego konstrukcję. w załączonym paszporcie.
4. Najłatwiej rozróżnić materiał do produkcji zaworów (żelazo lub stop miedzi) z magnesem. Przyciąga go tylko stal.

Wniosek

Zawory kulowe są bardzo łatwe w montażu i obsłudze. Służą przez długi czas, zapewniając jednocześnie maksymalną łatwość regulowania przepływu wody. Wideo w tym artykule uzupełni jego informacje.
