Żelbetowe odwierty: cechy konstrukcyjne i eksploatacyjne

06-02-2018
Zaopatrzenie w wodę

Żelbetowe odwierty - ten projekt, łączący takie cechy jak niezawodność, trwałość i przystępny koszt. Pomimo faktu, że rynek hydrauliki jest corocznie uzupełniany coraz bardziej progresywnym i ekonomicznym rozwojem, te produkty z betonu zbrojonego są nadal popularne i popularne zarówno wśród klientów krajowych, jak i zagranicznych.

Jakie są technologie, za pomocą których wykonano betonową studnię ściekową i jakie są jej cechy? Dowiedzmy się bardziej szczegółowo.

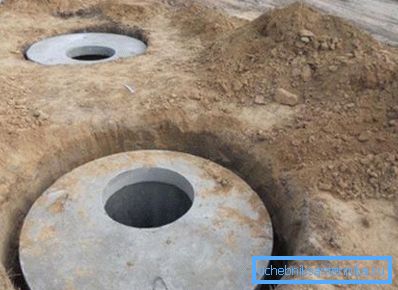

Miejscowa kanalizacja z żelbetowych pierścieni

Specyfikacje konstrukcyjne

Nowoczesne studnie żelbetowe typowe, podobnie jak kilkadziesiąt lat temu, wykonywane są zgodnie z wymaganiami SNiP 2.04.03-85, regulującymi układ sieci kanalizacyjnych.

Konstrukcje z betonu zbrojonego wciąż są szeroko stosowane do ich przeznaczenia w małych osiedlach, osadach wiejskich i wiejskich, a jednocześnie studnie tego typu w dużych i średnich miastach są stopniowo zastępowane analogami polimerowymi, które charakteryzują się większą przepustowością i łatwością konserwacji.

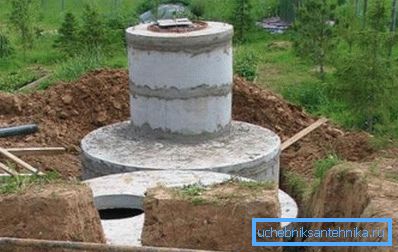

Objętość kanału żelbetowego zależy od liczby pierścieni

Odwierty żelbetowe dzielą się na dwa główne typy: obserwacyjne i różnicowe.

  • Inspekcje są wykorzystywane do konserwacji i kontroli rurociągów, do podłączania dodatkowych odgałęzień i do zmiany ich kierunku.
  • Konstrukcje zrzutowe są zaprojektowane w celu zmiany wysokości poziomu ścieków i intensywności ich ruchu wzdłuż gałęzi.

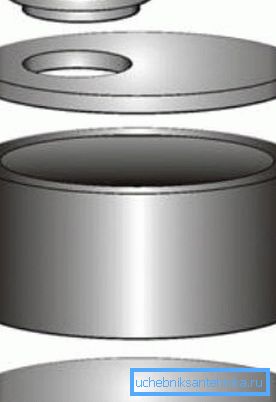

Na zdjęciu główne elementy konstrukcji

Standardowe modyfikacje studzienek kanalizacyjnych z betonu zbrojonego to konstrukcja składająca się z następujących elementów:

  • pierścień (spełnia funkcję ścianek bocznych);
  • prostokątna lub okrągła podstawa;
  • prostokątny lub okrągły sufit z okrągłym otworem do montażu włazu;
  • szyja (opcjonalnie);
  • klapa (żeliwo, a teraz polimer).
Ilość betonu do studni kanalizacyjnej jest zależna od liczby zastosowanych elementów

Zgodnie z wcześniejszymi normami, czyszczenie kanałów w studzienkach betonowych odbywało się wyłącznie metodą ręczną. Oznacza to, że w kierunku blokady kabel został popchnięty, który obrócił się wokół własnej osi.

Rozmiar pierścienia obliczono na podstawie tych rozważań, aby przeciętna osoba mogła zmieścić się w kablu i przełamać blokadę lub stworzyć zespół innych równie ważnych dzieł. W związku z tym standardowa studzienka kanalizacyjna z betonu prefabrykowanego do dnia dzisiejszego wykonana jest z uwzględnieniem minimalnej wielkości 700 mm.

Konstrukcje żelbetowe są również produkowane w następujących standardowych rozmiarach: 1000, 1250, 1500 i 2000 mm. Zgodnie z kształtem i wymiarami głównego produktu, wykonuje się okrągłe płyty - górna pokrywa z okrągłym otworem i dolną solidną podstawą.

Ważne: Wybór okrągłego kształtu studzienek nie jest przypadkiem, ponieważ taka konfiguracja jest uważana za najlepszą pod względem odporności na nacisk gleby.

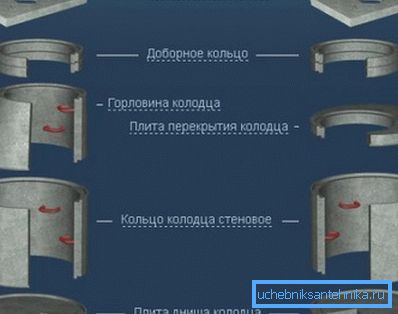

Pierścienie żelbetowe standardowe i dodatkowe

Ponieważ odwierty z betonu zbrojonego są kupowane do użytku w różnych warunkach roboczych, płyty i pierścienie są wykonane z płaską powierzchnią, dzięki czemu można je później połączyć ze sobą. Wśród płaskiej powierzchni są tylko osadzone elementy - zawiasy mocujące. Ale w trakcie instalacji pętle są odcinane i zapewnione jest szczelne połączenie.

W przypadku instalacji rurociągu otwory są dziurkowane w dolnym pierścieniu, a tace cementowe są umieszczone na płycie podstawy, aby zapewnić jak najmocniejszy rurociąg. Takie konstrukcje o takim samym powodzeniu są stosowane zarówno w studniach, jak i studniach zrzutowych. Studnie z betonu zbrojonego mogą być podniesione na wysokość z powodu jednej lub większej liczby standardowych lub dodatkowych pierścieni.

Zalety i wady

Podsumowując powyższe, zwracamy uwagę na zalety i wady odwiertów kanalizacyjnych z betonu zbrojonego.

Korzyści:

  • niska cena, w porównaniu z bardziej progresywnymi modyfikacjami polimerów;
  • prostota montażu dzięki obecności specjalnych uchwytów;
  • możliwość montażu studni o różnych pojemnościach zgodnie z parametrami obiektu;
  • dostępność tych konkretnych towarów w wolnej sprzedaży w większości miast krajowych;
  • możliwość zastosowania produktów betonowych na wszystkich rodzajach gleby;
  • ze względu na obojętność betonu poszczególne elementy konstrukcyjne można wykorzystać do budowy studzienki kluczowej bez pogorszenia jakości wody studziennej;
  • łatwość czyszczenia wewnętrznej powierzchni ścian budynków bez konieczności wywoływania wózka próżniowego.

Wady:

  • wysoka waga konstrukcji i, w rezultacie, pracochłonność procesu montażu;
  • niski stopień wodoszczelności studni kanalizacyjnej połączonej z poszczególnymi płytami i pierścieniami;
  • wysokie prawdopodobieństwo zanieczyszczenia gleby ściekami, a także zwiększone zagrożenie zalaniem ścieków przez wody gruntowe.

Instalacja urządzeń kanalizacyjnych

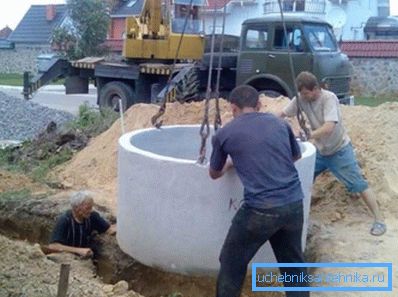

Na zdjęciu - zrób to sam
  • Kopiemy dziurę o rozmiar pierścienia;
  • Zrzuć dno dołu i upuść na niego podstawę.
  • Sprawdź poziom wody w instalacji względem horyzontu.
  • Zaprawa cementowo-piaskowa układa obwód podstawy i nie zapomina o zdemontowaniu uchwytów montażowych.
  • Ponadto za pomocą specjalnego wyposażenia obniżamy pierścień bezpośrednio do wcześniej przygotowanego roztworu. Sprawdź, jak prostopadle do podstawy jest pierścień.
  • Uszczelniamy połączenie pierścienia i podstawy, wykorzystując resztki zaprawy cementowo-piaskowej.
  • Następnie wybijamy otwory do przyłączenia sieci kanalizacyjnych.
  • W górnej części pierścienia odcinamy elementy mocujące i układamy zaprawę cementową na obwodzie.
  • Ponadto, przy użyciu specjalnego wyposażenia na nałożonym pierścieniu nakładają się.
  • Połączenia pierścienia i zakładki są uszczelnione.
  • Na ostatnim etapie instalujemy klapę z pokrywką. (Zobacz także artykuł Cechy włazów włazów).

Ważne: Studnie, dzięki dodatkowym pierścieniom, można budować biorąc pod uwagę nieograniczoną głębokość. Ale im mniej używanych pierścieni, tym większa szczelność charakteryzuje się gotową strukturę.

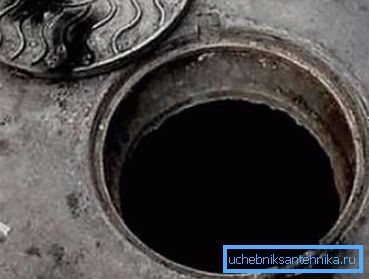

Właz na gotowej konstrukcji

Wniosek

Jak widać, instrukcja instalacji nie jest szczególnie trudna. Prace te można wykonać ręcznie przy użyciu prostego narzędzia i dźwigu. Więcej przydatnych i interesujących informacji można znaleźć, oglądając wideo w tym artykule.
