Żuraw 11b27p1: urządzenie, cechy, wersje, cechy instalacyjne

Jak działa mosiężny zawór kulowy 11b27p1, do jakich mediów, temperatur i ciśnień jest przeznaczony? Jakie wzory tego produktu można znaleźć w sprzedaży? Na koniec, w jaki sposób producent zaleca instalację i używanie tego produktu? Zrozummy to.

Opis

Urządzenie

Zawór kulowy 11b27p jest tradycyjnie ustawiony dla tego typu zaworów:

• Funkcję bramki pełni piłka z kanałem przelotowym.
• Obrót jest przenoszony z uchwytu na kulkę przez trzon przechodzący przez składaną bryłę.
• Uszczelnienie kulki i trzpienia wykonane jest z polimerowych pierścieni uszczelniających.

Określ: polimerowa uszczelka trzpieni nie jest jedynym rozwiązaniem dla zaworów kulowych. Wraz z nim często używa się gumowych pierścieni - niestety, znacznie mniej odpornych na zużycie.

Z jakich materiałów składa się produkt? W zależności od producenta możliwe są tutaj małe odmiany gatunków stopów. Dlatego specyfikacje techniczne dźwigu 11b27p przez nas wydane będą najpowszechniejszą, ale nie jedyną opcją.

Co ciekawe: kolor rączki wskazuje obszar zastosowania produktu. Czerwony oznacza zawory do ciepłej i zimnej wody. Zawór gazowy 11b27p jest zaznaczony na żółto.

Charakterystyka

Główne cechy techniczne zaworu kulowego 11b27p1 dość zwykłe:

• Ciśnienie robocze wynosi 16 atmosfer. Właściwie jest to wskazane na etykiecie produktu: napis typu DU25 RU16 wskazuje, że mamy zawór o nominalnej średnicy 25 mm i ciśnieniu roboczym 16 kgf / cm2.
• Zakres temperatury roboczej - od -30 (dla transportu gazu) do +150 С.

Cena zaworu DN15 RU16 wynosi 96 rubli; ze wzrostem wielkości nominalnej, to zrozumiale rośnie. Wskaźniki wzrostu i wagi:

Pełna lista czynnika roboczego, z którą może pracować zawór, nie jest podana przez producentów i jest ograniczona do wszystkich ciekłych i gazowych substancji, które nie są agresywne w stosunku do materiałów produktu.

Opcje wykonania

Lista odmian również nie ma długości.

Wielu dealerów może zaoferować wybrednego kupca:

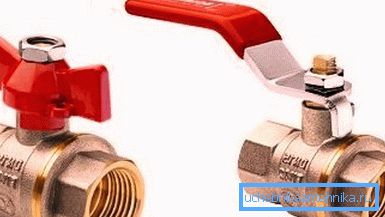

1. Dwie wersje rękojeści - dźwignia i motyl. Pierwsze jest wygodne, ponieważ wymaga mniej wysiłku, aby zmienić pozycję migawki; drugi jest poszukiwany, gdy potrzebna jest zwartość.

1. Kilka sposobów łączenia - gwint zewnętrzny, gwint wewnętrzny, amerykański i ich różne kombinacje.

Zalecenia dotyczące instalacji i konserwacji

• Przed zainstalowaniem zaworu sprawdź, czy nie ma pęknięć, odkształceń i sprawdź jego działanie, przekręcając uchwyt. Powinien obracać się płynnie, bez sklejania i przy umiarkowanym wysiłku.
• Żuraw jest zamontowany w pozycji całkowicie otwartej. Instrukcja ma na celu zapobieganie przedostawaniu się zanieczyszczeń między kadłub i siedzenia.

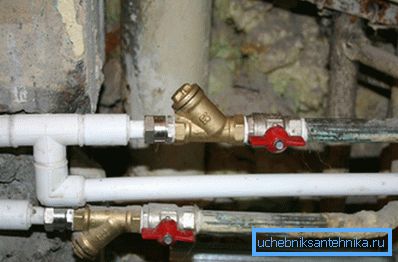

• Zaleca się używanie taśmy FUM lub lnu sanitarnego jako rolki.

Komentarz fotografa: Taśma FUM daje wyciek przy minimalnym kursie odwrotnej nici, więc lepiej jest zastąpić go nicią polimerową. Pożądane jest impregnowanie lnu lakierem, lakierem lub silikonem do rur: wtedy nie gnije w kontakcie z wodą.

• Zawór z gwintem wewnętrznym przykręcony jest na rurze przyłączeniowej 3-4 i obraca się do wygodnej pozycji uchwytu. Obracanie z dużym wysiłkiem jest niedopuszczalne: lepiej jest rozmontować zawór, ponownie nawlec gwint i ponownie przykręcić obudowę na złączce.
• Jako narzędzie do montażu zaworu własnymi rękami, producenci zdecydowanie zalecają użycie klucza płaskiego. Próba dokręcenia go za pomocą klucza gazowego jest pewnym sposobem na pęknięcia w ciele: gąbki ściskają stosunkowo cienki mosiądz z niebezpieczną siłą.

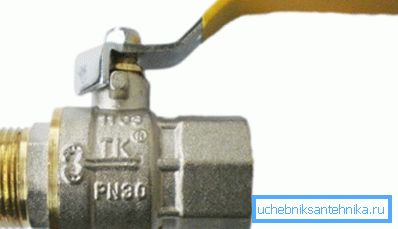

• Konserwacja sprowadza się do dokręcania nakrętki dławika w miarę postępu uszczelnienia. Z reguły potrzeba tego występuje po 1000 lub więcej cyklach; pełna żywotność produktu szacowana jest na 4 - 10 tysięcy cykli. W kontekście krajowym znaczenie to można uznać za synonim słowa "wieczność".

Ocena

Charakterystyki oferowane przez dealerów i producentów są bez twarzy i nie dają odpowiedzi na główne pytanie: czy warto kupować ten produkt?

Tak. Zdecydowanie.

Przed nami wyjątkowo dobry przedstawiciel nowoczesnych zaworów.

1. Wszystkie 11b27p - pełny otwór. Otwór w bramie odpowiada średnicy podłączanej rury, co oznacza minimalny opór hydrauliczny. W rzeczywistości zawór nie powoduje większego spadku ciśnienia niż odcinek rury polimerowej o tej samej długości.
2. Zawory montowane są w dowolnym kierunku medium przepływu. W ten sposób korzystnie wpływają one na każdy zawór śrubowy, który w przeciwprądzie jest stale zagrożony przez pęknięcie zaworu.
3. O wiecznym koszmarze hydrauliki - potrzeba okresowej rewizji i konserwacji zaworów - możesz w końcu całkowicie zapomnieć. Nie, rewizja jest nadal pożądana; ale teraz sprowadza się do okresowego (raz na 1-2 lata) obrotu klamki zaworu.

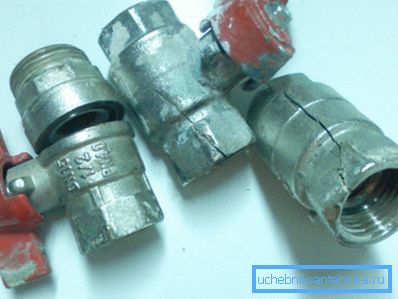

4. Wreszcie produkcja zgodnie z krajowymi standardami i TU oznacza, że ​​kupujący nie spotka się z kolejnym cudem, gdy obudowa siluminu rozpadnie się przy pierwszym kontakcie z kluczem. W rzeczywistości żółty kolor mosiądzu bez chromowania nie pozostawia miejsca na wątpliwości.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w wyborze materiałów do własnych projektów. Dodatkowe informacje tematyczne, jak zwykle, będą zawierały wideo w tym artykule. Sukcesy!
