Żuraw 11s41p: urządzenie, charakterystyka, zalety
Co to jest zawór kulowy 11s41p? Jak to działa? Jakie są jego główne specyfikacje? Jak dobry jest ten zawór na tle alternatywnych rozwiązań? Spróbujmy znaleźć odpowiedzi.
Dwa w jednym
Warto zacząć od tego, że pod praktycznie identycznymi nazwami powstają dwa produkty znacznie różniące się od siebie.
- Podając nazwę tego artykułu 11s41p - stalowy zawór kołnierzowy.
- Zawór kulowy 11b41p - zawór mosiężny z montażem na gwincie rurowym.
Stal z kołnierzem
Produkt z kołnierzami i stalową obudową jest wykonany dla rurociągów o dużej średnicy (DN 50 i więcej). Połączenie kołnierzowe umożliwia instalację i demontaż produktu w jak najkrótszym czasie.
Ponadto: instalacja na kołnierzach jest możliwa na prostym odcinku rurociągu, którego długość jest tylko nieco dłuższa niż element zaworowy. Dla porównania, połączenie rurowe z możliwością demontażu wymaga zainstalowania wzmacniacza, który zwiększa minimalną wielkość instalacji więcej niż dwukrotnie.
Podajemy charakterystykę techniczną zaworu kulowego 11s41p w stalowej obudowie z kołnierzami, pobranymi z miejsca jednego z producentów.
Parametr | Znaczenie |
Rozmiar przyłączanego rurociągu | DU50 - DU300 |
Środowiska pracy | Woda techniczna i pitna, para wodna, nieagresywne chemicznie chłodziwa, gaz ziemny, olej i jego produkty |
Temperatura robocza | -30 - + 200 stopni Celsjusza |
Ciśnienie robocze | 16 atmosfer |
Materiał ciała | Stal 20 |
Materiał kulki migawki | Stal nierdzewna 20x13 |
Materiał kulki siodła uszczelniającego | Fluoroplastic F4K20 |
Materiał pierścienia o-ring | Guma IRP-1287 |
Uchwyt pokrywy | Polichlorek winylu |
Na stalach z kołnierzami 11s41p warto wiedzieć kilka rzeczy.
- Produkty o dużych rozmiarach (z reguły DN150 i wyższe) są uzupełnione skrzynią biegów, zmniejszającą wysiłek zamykania i otwierania.
- Długość instalacji produktu jest równa długości instalacji stalowego zaworu 30s41nzh, co pozwala na wymianę bez adaptacji rurociągu.
- Producent szacuje żywotność zaworu na 10 lat lub 2500 cykli zamykania - otwarcie.
- Cena hurtowa produktu z reduktorem o wielkości 300 mm osiąga prawie 100 000 rubli, waga - 288 kg.
- Korpus zaworu - składany. Jego połówki ściskają orzechy i hodowcy.
Złącze mosiężne
Zawór kulowy 11b41p wydaje nam się o wiele bardziej znajomy: jest to typowy przedstawiciel rodziny nowoczesnych mosiężnych zaworów kulowych, które są masowo wykorzystywane w naprawie i instalacji narzędzi.
Parametr | Znaczenie |
Rozmiar przyłączanego rurociągu | DU15 - DU100 |
Środowisko pracy | Woda, para wodna, gaz |
Masa zaworu | 0,14 - 6,5 kg w zależności od wielkości |
Warianty obudowy | Sprzęgło sprzęgło sprzęgające |
Opcje uchwytów | Dźwignia, motylu |
Materiał ciała | Mosiądz tłoczony na gorąco Lts400Sd |
Materiał kulki migawki | Mosiądz chromowany |
Siodełka blokujące materiał | Fluoroplastic F4 |
Maksymalne ciśnienie robocze | 16 atmosfer |
Maksymalna temperatura robocza | +150С |
Podobnie jak w przypadku poprzedniego opisu, warto zrobić kilka uwag.
- W sklepach można spotkać w dużych ilościach złączki 11b41p w rozmiarze do DN50 włącznie. Duże rozmiary są stosowane niezwykle rzadko ze względu na trudność w montażu hermetycznych połączeń gwintowych o znacznych średnicach.
- Żółty uchwyt wskazuje, że zawór jest przeznaczony do gazu. Czerwony - do ogrzewania, ciepłej i zimnej wody.
- W przypadku gazu temperatura robocza jest ograniczona do wartości +50 C. Instrukcje producenta nie są tak bardzo związane z rzeczywistym niebezpieczeństwem wycieku gazu w wyższych temperaturach, jak z prawdopodobieństwem wybuchu mieszaniny gaz-powietrze podczas jej ogrzewania.
Urządzenie
Pomimo różnicy w wyglądzie i materiałach użytych w produkcji, obie wersje zaworu są wykonane według tego samego schematu. Migawkę wykonuje się obracając rękojeścią, przenoszonym prętem na kuli z przelotowym otworem w niej. Szczelność zapewniają fluoroplastyczne gniazda pierścieniowe - polimer o niskim współczynniku tarcia.
Korzyści

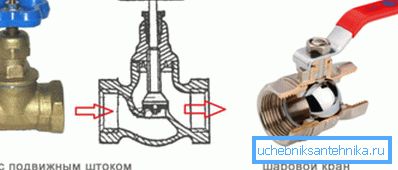

W jaki sposób zawory kulowe mają korzystny stosunek do głównych konkurentów - zawory śrubowe i grzybkowe?
- W przeciwieństwie do zaworów śrubowych, kula ma znacznie niższy opór hydrauliczny.
Przydatne: słowo "pełny otwór" w opisie zaworu oznacza, że jego najmniejsza średnica wewnętrzna jest równa średnicy wewnętrznej przyłączanego rurociągu.
- Zawory kulowe wymagają niewielkiej konserwacji. Dla porównania: zarówno żurawie śrubowe, jak i korkowe wymagają okresowego uszczelniania dławika; śruba wymaga dodatkowo wymiany zużytych uszczelek.
- Zawór korkowy wymaga znacznego wysiłku, aby zmienić położenie korka: podczas obracania metalowy korek ociera się o metal obudowy. W przypadku zaworu kulowego w roli siodła, jak już wspomniano, działa tworzywo sztuczne o niskim współczynniku tarcia.
- Zawór śrubowy musi być zainstalowany ściśle wzdłuż strzałki na korpusie. Counterflow może całkowicie oderwać zawór. Co więcej: rozdzielaniu zaworu towarzyszyć będzie wstrząs hydrauliczny, który jest w stanie przerwać gwintowane i dopasowane połączenia rurowe systemu inżynierskiego.
Zawór kulowy (jak również korek) zaworu można umieścić w dowolnej pozycji własnymi rękami podczas montażu.
- Na koniec obudowa zaworu śrubowego zbiera wszystkie zanieczyszczenia, które przechodzą przez systemy HVS, HWS i ogrzewania. Pod zaworem gniazda zaworu, działającym przez co najmniej dekadę, zawsze można znaleźć złoża mułu, piasku i kamienia. Stopniowo zmniejszają one przepuszczalność rurociągu do zera.
Zawór kulowy po prostu nie ma kieszeni, które mogłyby gromadzić żużel.
Wniosek
Mamy nadzieję, że czytelnik nie znajdzie pełnych pochwał dla rozwiązania, które omawiamy z reklamą: autor dzielił się tylko swoimi doświadczeniami w komunikacji z różnymi typami zaworów. Dodatkowe informacje na temat wykorzystania dźwigu 11s41p będą zawierały wideo w tym artykule. Sukcesy!
