Żuraw 11s67p: urządzenie, odmiany, problemy i ich eliminacja

W tym artykule omówimy produkt krajowego przemysłu, ukrywając się pod niepozornym tytułem 11s67p. Przeanalizujemy urządzenie i główne parametry techniczne zaworu kulowego 11s67p. Ponadto musimy zapoznać się z wariantami jego wykonania i typowymi problemami zaworu, które można rozwiązać samodzielnie.

Opis

Urządzenie

Przed nami typowy zawór kulowy z uszczelką kulową z gniazdami PTFE. Fluoroplastyczne pierścienie uszczelniające i trzpień zaworu; jest dokręcony nakrętką, co pozwala dostosować stopień zagęszczenia. Siodełka są dociskane do kuli za pomocą pary nierdzewnych sprężyn talerzowych.

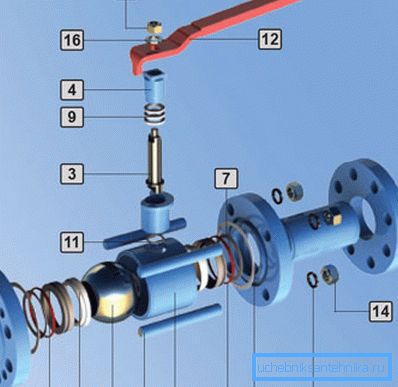

Poniższe elementy są ponumerowane na schemacie:

1. Obudowa
2. Ball
3. Stock
4. Wciśnij rękaw.
5. Kulka siedziska z PTFE.
6. Zamocuj gniazdo PTFE.
7. Sprężyna talerzowa.
8. Uszczelka uszczelniająca.
9. Pierścień uszczelniający pręta.
10. O-ringowa obudowa.
11. Uszczelka pod osłoną pręta.
12. Uchwyt.
13. Łączenie kołka.
14. Orzech.
15. Spryskiwacz sprężynowy.
16. Podkładka płaska.

Nuance: w zależności od konstrukcji zaworu obudowa może przybierać różne kształty geometryczne i stać się nierozłącznymi. Nieco później zapoznamy się z kilkoma wersjami 11s67p.

Charakterystyka

Opis żurawia 11s67 można znaleźć na licznych stronach internetowych producentów i dealerów. Podajemy jego główne cechy.

Przydatne: ciśnienie robocze jest zwykle wskazane na etykiecie. Napis na obudowie RU16 oznacza, że ​​zawór jest zaprojektowany do pracy pod ciśnieniem 16 atmosfer. Oznaczenie obejmuje również rozmiar przyłączanego rurociągu: na przykład DN50 RU16 jest zaworem o średnicy 50 mm, pracującym w środowisku o ciśnieniu do 16 kgf / cm2.

Być może potencjalny nabywca będzie przydatny w pewnej ilości dodatkowych informacji.

• Zawór nie jest przeznaczony do rurociągów transportujących substancje toksyczne.
• Szczelność przesłony należy do klasy A zgodnie z klasyfikacją GOST 9544.
• Kołnierzowy zawór kulowy 11s67p jest wytwarzany zgodnie z GOST 28343, GOST 21345 i TU U 04671406-003-1999.
• Zawory z mocowaniem sprzęgającym (gwinty) są wykonane do rozmiaru DN50.
• Maksymalny rozmiar zaworu oferowany przez krajowe sklepy internetowe - DU500.

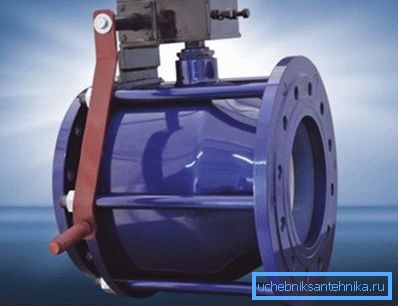

• Wszystkie produkty większe niż DU250 są wyposażone w skrzynię biegów, która umożliwia obracanie pręta bez nadmiernego wysiłku.

• Minimalna cena hurtowa produktu (DU10, połączenie sprzęgające) wynosi około 800 rubli. Maksymalne (DU500 dla połączenia kołnierzowego ze skrzynią biegów) przekracza pół miliona.

Opcje wykonania

Podajemy opis kilku odmian 11s67p oferowanych przez krajowego przedsiębiorcę Marszałka.

Kołnierz

Jest to pokazane na diagramie na początku artykułu. Cechy charakterystyczne - podzielona obudowa połączona za pomocą kołków oraz uszczelka między elementami obudowy, wykonana z uszczelek paronitowych.

Główną zaletą połączenia kołnierzowego jest szybki montaż i demontaż, który można wykonać w warunkach niedoboru przestrzeni.

Przydatne: zawór kulowy kołnierzowy ma taką samą długość instalacji jak zawór odpowiedniego rozmiaru. Ta funkcja umożliwia zastąpienie uszkodzonego zasuwy za pomocą zaworu bez stosowania spawania rur.

Sprzężenie

Połączenie gwintowe (łączące), jak już wspomniano, jest typowe dla produktów o małych rozmiarach - do DN 50 włącznie. Zawory oznaczone są jako 11s67p1TSR. Litery na końcu to skróty ze spawania i gwintowania.

Captain Evidence sugeruje: całkowicie spawany kadłub nie został zdemontowany. Nieprawidłowe działanie zaworu (inne niż wyciek uszczelnienia trzpienia) oznacza, że ​​należy go wymienić.

Połączenie połączenia dla konsumenta oznacza kilka nieprzyjemnych chwil.

1. W przypadku instalacji odwracalnych z możliwością demontażu zawór musi być wyposażony w suwnicę, co uniemożliwia montaż na krótkich odcinkach prostych rurociągów.
2. W zimnej wodzie gwinty rur stalowych przez kilka lat pracy są mocno sklejane.. Aby zdemontować gwinty, trzeba je rozgrzać do czerwonego ciepła. Łatwo zgadnąć, że gdy małe ciało jest podgrzewane do 600-800 ° C, wszystkie uszczelki polimerowe są wysyłane do lepszego świata.

Spawane

Zawór jest przyspawany do sekcji rurociągu. Długie dysze do spawania nie pozwalają na spalanie się uszczelki podczas spawania. Demontaż odbywa się za pomocą spawania gazowego lub konwencjonalnej szlifierki; Korpus zaworu może być składany lub całkowicie spawany.

Kołnierzowe

Produkty te różnią się od konwencjonalnych krótszych korpusów kołnierzowych i są przeznaczone do montażu w nowych rurociągach budynków w trakcie budowy. Są one oznaczone jako 11s67PSUF i są wykonywane tylko ze składanymi obudowami, co pozwala na wymianę uszczelek, a nawet kulki blokującej.

Wady

Lista usterek, które można naprawić ręcznie w polu, jest niewielka.

Ze względu na sprawiedliwość zauważamy, że zawory kulowe zawodzą bardzo rzadko.

• W przypadku wycieku przez pręt, instrukcja producenta jest ograniczona do dokręcania tulei lub wymiany pierścienia uszczelniającego. Aby wymienić zawór, nie trzeba go demontować - wystarczy zamknąć go i wyjąć rękaw z usuniętym uchwytem.
• Jeśli zawór przepuszcza wodę, często wystarczy dokręcić kołki łączące korpus.Jeśli zaciskanie nie pomaga, korpus jest otwierany w celu wymiany pierścieni uszczelniających.

Wniosek

Mamy nadzieję, że nasza krótka znajomość stosunkowo rzadkiego elementu zaworów i kształtek pomoże czytelnikowi wybrać optymalne rozwiązanie dla swoich celów. Film w tym artykule, jak zwykle, oferuje dodatkowe informacje. Sukcesy!
