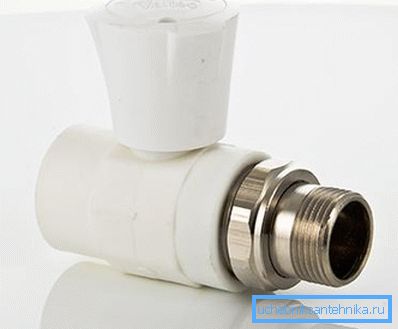

Żuraw calowy: cechy konstrukcyjne i operacyjne

W tym artykule omówimy główne różnice między calowym systemem pomiarowym a metrycznym. Uwzględnimy również cechy wyboru zaworów do rurociągu.

Temat artykułu cieszy się dużym zainteresowaniem, ponieważ na rynku dostępna jest szeroka gama urządzeń sanitarnych, których wymiary nie są określone w zwykłych milimetrach. Na przykład, możesz znaleźć półcalowy dźwig na sprzedaż i co twoim zdaniem oznacza ten rozmiar?

Różnica wartości pomiarowych

Aby natychmiast wyjaśnić różnicę w wartościach pomiarowych, zauważamy, że calowy system pomiarowy jest tradycyjnie stosowany w budowie rurociągów i przy wyborze zaworów odcinających.

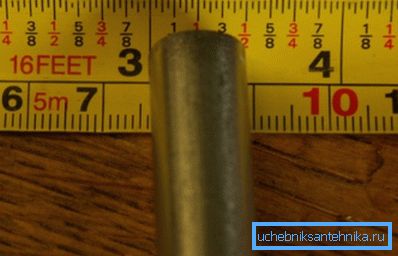

Angielski cal (cal) oznaczony jest jako równy 25,4 mm w metrycznym systemie pomiarowym. W związku z tym nie jest trudno przekonwertować aktualne wartości stosowane w doborze rur i kształtek na milimetry, wystarczy wyposażenie w kalkulator.

Na przykład, obliczyć, co analogowy metryczny system pomiarowy odpowiada 2-calowemu dotknięciu. Aby to zrobić, 25,4 pomnożyć przez 2 i uzyskać 50,8 mm.

Tak więc instrukcje obliczeniowe są teoretycznie proste, a także łatwo obliczyć wymiary jednego kliknięcia. Pozostaje zastanowić się, w jaki sposób te ilości są połączone z rozmiarem rur.

Cechy średnicy rurociągu

Jak już wspomniano, łatwo jest obliczyć, ile kranu ma 1 2 cale w mm. Ale co trzeba wiedzieć, aby odebrać zawory do rurociągu?

Obecnie, budując własne sieci wodociągowe, najpopularniejszym rozwiązaniem są metalowe-plastikowe, polipropylenowe, rzadziej metalowe rury stalowe lub miedziane.

Nie jest tajemnicą, że wszystkie te rury o podobnej średnicy zewnętrznej będą miały inną średnicę wewnętrzną, ponieważ rura stalowa będzie cieńsza niż podobny produkt wykonany z materiałów polimerowych.

Dlatego przy określaniu wymiarów rurociągu i jego zgodności z wymiarami zaworów należy wziąć pod uwagę następujące wartości:

• grubość ściany;
• średnica wewnętrzna - charakterystyki warunkowe elementów rurociągu, zarówno rur, jak i kształtek;
• średnica nominalna (Dу) - wartość nominalna średnicy wewnętrznej, wskazana w milimetrach i zaokrąglona do całej wartości;
• średnica nominalna Dn;
• średnica zewnętrzna.

Z powyższego wynika, że ​​jeśli zawór ma 1 8 cali (średnica wewnętrzna) z gwintem wewnętrznym jest żeńskim, wówczas zewnętrzna średnica rury z gwintem zewnętrznym również powinna wynosić 1/8.

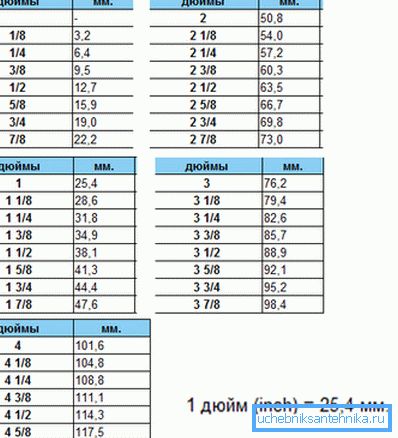

Odpowiednio, patrzymy na poprzednio podaną tabelę, ile będzie 1/8 i zobacz 3,2 mm. Oznacza to, że mamy średnicę wnętrza kranu i zewnętrznej strony rury w milimetrach.

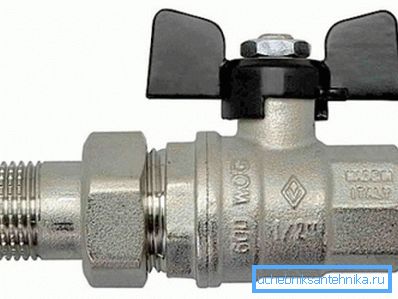

Urządzenie cala sferycznego dźwigu

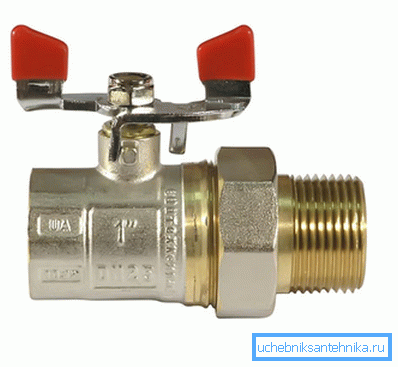

Kiedy mówimy, że żuraw ma cal i ćwierć, często mamy na myśli tak zwane półobrotowe urządzenia blokujące z żaluzją typu kulowego. Zastanów się, w jaki sposób to urządzenie jest ustawione i co musisz pamiętać, wybierając go.

Zawór kulowy jest rodzajem rurowych zaworów odcinających, którego element blokujący wykonany jest w postaci kuli.

Obecnie zawory półobrotowe z zaworami kulistymi są uważane za jedne z najnowocześniejszych, progresywnych i jednocześnie prostych w montażu i utrzymaniu typów zaworów. Takie dźwigi są powszechnie stosowane w budowie rurociągów transportujących media ciekłe i gazowe.

Ruchoma żaluzja w kształcie kuli ma przelotowy osiowy otwór, który w pewnym położeniu pokrywa się z przelotowym otworem w korpusie żurawia. Kiedy otwory się pokrywają, przepływ wody przebiega swobodnie, a jednocześnie, jeśli otwory w obudowie i w bramie nie pokrywają się, przepływ jest zablokowany. Na przykład, zasuwa będzie całkowicie zamknięta, jeśli kula zostanie obrócona o 90 stopni wokół jej osi.

Zawór o pełnym otwarciu jest wyposażony w sferę barierową o średnicy otworu przelotowego podobnej do wewnętrznej średnicy dyszy, która jest połączona z rurociągiem.

Ze względu na zgodność parametrów parametrów otworów rurociągu minimalizuje się poziom strat hydraulicznych, co odróżnia te urządzenia od innych typów zaworów. Dlatego zawór kulowy jest obecnie używany jako główny typ urządzenia blokującego na liniowych odcinkach gazociągów.

Ważnym elementem w konstrukcji zaworu kulowego są "siodła" wykonane z pierścieni fluoroplastycznych. Obecność "siodeł" zapewnia pełne połączenie sworznia i obudowy, szczelność, gładkość i łatwość obracania rury.

Ważne: Obecność gniazd PTFE ogranicza temperaturę transportowanego medium do + 200 ° C.

Podsumowując powyższe, zwracamy uwagę na zalety charakterystyczne dla zaworów kulowych typu kulowego:

• prostota urządzenia;
• szczelność obudowy i przesłony;
• kompaktowe wymiary;
• prostota konfiguracji części przepływowej i prawie całkowity brak stref stojących;
• łatwość zarządzania;
• ograniczony czas wymagany do wykonania skrętu migawki;
• możliwość pracy podczas transportu mediów lepkich, szlamu, zawiesin, pulpy itp.

Ważne: takie urządzenia charakteryzują się jedną poważną wadą - obecność "martwej" strefy podczas obracania śruby za pomocą koła zamachowego. Ta niedogodność jest zrekompensowana przez żuraw wyposażony w koło zamachowe-jagnię.

Urządzenie i działanie dźwigu zaworu

Wraz z zaworami nie można nie zauważyć obecności zaworów, które są powszechnie stosowane w budowie rurociągów domowych i przemysłowych.

Zaletami tego typu zaworów są:

• wysoki stopień konserwacji w porównaniu z odpowiednikami kulkowymi;
• rozsądna cena;
• szeroki zakres ofert ze względu na różnorodność modyfikacji;
• łatwość instalacji;
• możliwość zastosowania jako zawory odcinające i sterujące (dla porównania, zawór kulowy to tylko zawory odcinające).

Wśród wad zwracamy uwagę na mniejszą trwałość w porównaniu z odpowiednikami kulkowymi. Z drugiej strony, urządzenie, jeśli to konieczne, może zostać zdemontowane, znaleźć przyczynę awarii i naprawić je samodzielnie.

Konwencjonalny zawór jednodrogowy składa się z następujących elementów konstrukcyjnych:

• obudowa wykonana z miedzi, mosiądzu lub stali nierdzewnej;
• dziobek (oddzielny lub nierozdzielny od ciała);
• koło zamachowe przymocowane do pręta;
• mechanizm blokujący to wał korbowy typu ślimakowego lub ceramicznego.

Jak już wspomniano, w urządzeniach typu zaworowego stosowane są dwa rodzaje mechanizmów blokujących. Rozważ cechy ich aplikacji.

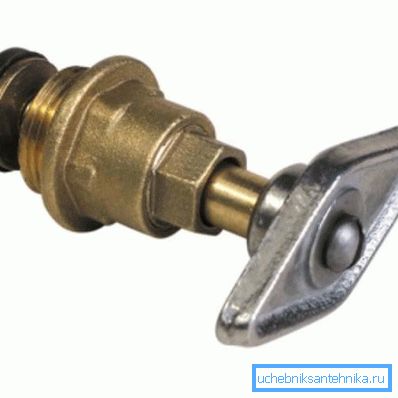

Mechanizm blokujący robaka jest napędzany kilkoma zwojami koła zamachowego wokół jego osi. Pręt ślimakowy na końcu przeciwnym do koła zamachowego jest wyposażony w gumową lub skórzaną uszczelkę.

Uszczelka jest w trakcie obracania się w sąsiedztwie "siodła", a tym samym zamyka dopływ wody. I odwrotnie, jeśli obrócisz koło zamachowe w przeciwnym kierunku, uszczelka odsunie się od "siodła", a woda przepływa bez przeszkód.

Ważne: Najczęstszym problemem w takich mechanizmach jest ścieńczenie uszczelki, aw konsekwencji występowanie przecieków. Instrukcja naprawy jest prosta, wystarczy zdemontować zawór, usunąć starą uszczelkę i zainstalować nową uszczelkę na swoim miejscu.

Mechanizm blokujący w postaci ceramicznej skrzynki dźwigu jest bardziej progresywną opcją w porównaniu z urządzeniem typu robak.

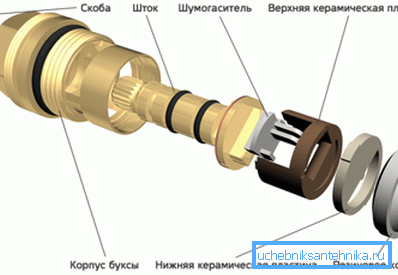

Roleta składa się z dwóch połączonych płytek ceramicznych, z których jedna jest nieruchoma, a druga obraca się wokół własnej osi. W procesie obracania trzonek płyty są łączone lub, odwrotnie, między nimi jest szczelina, przez którą przepływa woda.

Wśród zalet tego typu bramy należy zwrócić uwagę na:

• niski moment obrotowy, ponieważ urządzenie jest pół obrotu;
• trwałość żaluzji ze względu na to, że części ceramiczne są znacznie mocniejsze niż gumowa uszczelka;
• łatwość naprawy, ponieważ migawka nie jest naprawiana, ale zmienia się całkowicie, mimo że jej cena jest niska.

Wniosek

Tak więc, teraz mamy ogólny pomysł, co stanowi żuraw 3 4 cale i podobne produkty o innych rozmiarach. Ponownie rozważaliśmy cechy urządzeń blokujących urządzenia dostosowane do instalacji na rurach calowych.

Masz jakieś pytania? Pełniejsze odpowiedzi znajdziesz, oglądając wideo w tym artykule.
