Żuraw du-80 na rurze 80 mm: wersje i ich porównanie

Jakie zawory odcinające można zastosować na rurociągu 80 mm? Zapoznamy czytelnika z projektami istniejących dźwigów i spróbujemy porównać ich funkcjonalność. Od razu zastrzegamy, że zakres naszej uwagi będzie ograniczony do instalacji hydraulicznej: na przykład, trójdrożny zawór bitumiczny z regulatorem ogrzewania 80 pozostanie nieuwzględniony.

Obszary zastosowania

Na początek dowiedzmy się dokładnie, gdzie można wykorzystać przewody rurowe budynku mieszkalnego i zawory odcinające DU80.

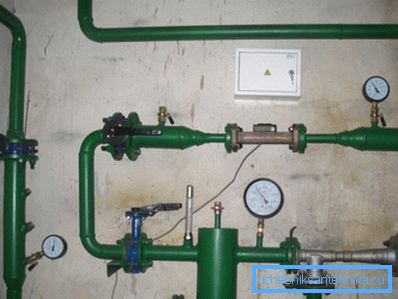

• Główne wejście ogrzewania. Zawory odcinające, które odcinają wylot do domu od autostrad, mogą znajdować się nie tylko w studni termicznej, ale także w piwnicy - pod warunkiem, że trasa przechodzi bezpośrednio przez nią.

Uwaga: w tym przypadku krany pozostają w obszarze odpowiedzialności organizacji transportu ciepła, mimo że znajdują się w granicach domu. Strefa odpowiedzialności przechodzi przez pierwszy kołnierz rury zaworów wlotowych zespołu windy.

• Piasta windy. W nim 80-milimetrową armaturę można zastosować na wlocie, między windą a obiegiem grzewczym oraz w przyłączach ciepłej wody.
• Wodomierz w systemie zimnej wody.
• Na koniec, za pomocą kurków, niektóre sekcje obwodów zasilania wodą lub ogrzewania mogą zostać odcięte.

Opcje wykonania

Jakiego rodzaju zawory są wykorzystywane w komunikacji inżynierskiej budynku?

Zasuwy

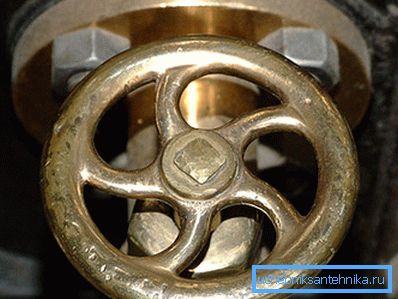

Najbardziej popularną bramą żeliwną jest wysuwana konstrukcja łodygi, której rozprężenie na końcu posiada parę żeliwnych policzków z mosiężnymi lustrami. Para lusterek reakcyjnych umieszczonych w rowkach obudowy. Trzon jest dostarczany przez obracanie pokrętła z gwintowaną tuleją.

Główną zaletą zaworu jest stosunkowo niski opór hydrauliczny: policzki w pozycji otwartej są całkowicie usunięte poza przepływem.

Wady:

• Potrzeba okresowego pakowania gruczołu. Jest produkowany nawet w stanie bezczynności.
• Tworzenie się osadów na zwierciadłach, aw konsekwencji konieczność ich okresowego szlifowania.
• Szybkie zużycie klina.

Zawór śrubowy

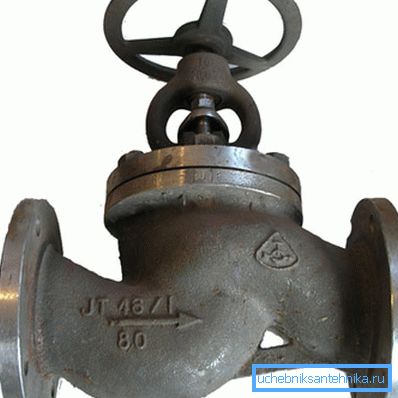

Uchwyt lub motyl jest przymocowany bezpośrednio do ruchomego pręta, który jest wkręcony w gwint w pokrywie korpusu zaworu. Zawór wyposażony w uszczelkę jest ruchomo przymocowany do wnętrza trzonka, który zamyka otwór w gnieździe.

Jedyną zaletą tego projektu na tle poprzedniego jest to, że o wiele łatwiej jest zmienić zawór gwintowy DN80 własnymi rękami niż zawory o tym samym rozmiarze. Nie jest konieczne ani zgrzewanie klina, ani żmudne mielenie policzków: wystarczy wsypać dławik i wymienić uszczelkę.

Wszystkie inne cechy projektu wyglądają dość nudno.

• Opór hydrauliczny jest maksymalny wśród wszystkich rodzajów zaworów odcinających ze względu na mały rozmiar otworu w siedzisku i złożony kształt korpusu.
• Montaż możliwy jest tylko w jednym położeniu względem przepływu wody: musi nacisnąć zawór od dołu. Przeciwprąd zapewnia rozdzielenie zaworu i towarzyszącego mu młota wodnego.
• Uszczelka paronityczna z nieuniknioną erozją siodła wymaga dużego wysiłku przy zamykaniu, a miękka guma jest bardzo krótkotrwała.

Zawór wtykowy

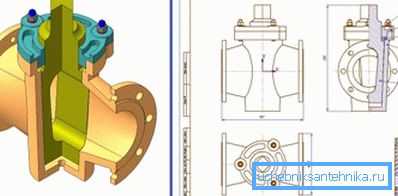

Koryto gruntowe z kanałem przelotowym obraca się w obudowie z mosiądzu lub żeliwa. Szczelność na drążku dla dużych rozmiarów żurawia jest z reguły tym samym nadzieniem farszowym.

Co ciekawe, pomimo prostoty konstrukcji, cena zaworu korkowego jest 1,5 - 2 razy większa niż w przypadku zaworu o tej samej wielkości standardowej.

Zaletą tej konstrukcji jest dość wysoka odporność i prosta konserwacja, która ogranicza się tylko do okresowego upakowania dławika. Główną wadą jest bardzo duży wysiłek wymagany do obrócenia korka.

Zawór kulowy

Zawór kulowy DU80 przypomina nieco urządzenie korekcyjne: w tym przypadku woda jest blokowana przez obrócenie klapy o 90 stopni.

Różnice są jednak czymś więcej niż podobieństwami:

• Korek ma kształt kuli z kanałem przelotowym o średnicy równej połączonemu rurociągowi.
• Uszczelnij kulkę za pomocą pary pierścieniowych gniazd wykonanych z teflonu lub teflonu, polimerów o niskim współczynniku tarcia. Stąd bardzo umiarkowany wysiłek obracania śruby.
• Zamiast dławnicy zawór kulowy o średnicy 80 mm jest wyposażony w pierścień uszczelniający z fluoroplastu lub teflonu z nakrętką regulacyjną. Pozwala prasować szczeliwo, kompensując jego zużycie.

Przy okazji: po 1000 lub więcej cyklach migawki konieczne jest dokręcenie uszczelnienia trzpienia.

Korpus zaworu może być wykonany z mosiądzu i stali, może być składany lub całkowicie spawany, zaopatrzony w kołnierze, rury do spawania lub gwinty rur sprzęgających. Śruba wykonana jest z chromowanego lub niklowanego mosiądzu, rzadziej ze stali nierdzewnej.

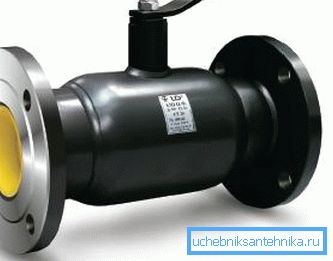

Jako przykład przedstawiamy główne cechy jednego z produktów krajowych tego typu. Modelem dla nas będzie zawór kulowy KSHTF DU80 RU25.

Ocena

Autor ryzykuje, że okaże się tendencyjny, ale nadal pozwala sobie na bardzo pochlebną charakterystykę tego typu zaworów. Sędzia dla siebie:

• Opór hydrauliczny, który tworzy zawór kulowy DN 80 - 80 mm rury stalowej jest lepszy. Właśnie to: osad i rdzę w prostym odcinku rury tworzą większy opór przepływu wody niż pełny otwór w zaworze kulowym ze stali nierdzewnej.
• Obsługa dźwigu praktycznie nie jest wymagana. O naprawach i audytach można zapomnieć.
• Montaż - w dowolnej pozycji iz dowolnym kierunkiem przepływu wody.

Wydaje się, że instrukcje dotyczące wyboru elementów zaworów i kształtek są dość oczywiste. Wszystkie konkurencyjne rozwiązania na tle zaworu kulowego wyglądają jak outsider.

Wniosek

Mamy nadzieję, że nasze rekomendacje pomogą czytelnikowi w wyborze optymalnego rozwiązania do własnych celów. Jak zwykle, można obejrzeć dodatkowe materiały, oglądając wideo w tym artykule. Sukcesy!
